СПДС GraphiCS 2024 предназначен для автоматизации выполнения проектной и рабочей документации с учетом требований Системы проектной документации для строительства (СПДС).

Все описание
Задачи
Все задачи

О продукте

СПДС GraphiCS — приложение для быстрого и эффективного проектирования по ГОСТ. Интеллектуальные объекты СПДС автоматизируют безошибочное выполнение требований ГОСТ 21.101−2020 по оформлению проектно-технической документации, одновременно позволяя подготовить чертежи по единому стандарту предприятия.

Мощный функционал параметрических объектов значительно ускоряет проектирование, а автоматические отчеты исключают сметные ошибки в проекте.

Приложение является уникальным инструментом для подготовки проектной документации всех разделов проектирования и одновременно средством стандартизации работы проектировщиков. Программа повысит производительность труда любой проектной организации.

СПДС GraphiCS является платформой для собственных узкоспециализированных приложений, таких как Стройплощадка, Железобетон и Металлоконструкции.

СПДС GraphiCS 2024 совместим с графическими платформами:

  • AutoCAD 2024, AutoCAD Architecture 2024;
  • ZwCAD 2024.

Требования ГОСТ регламентируют необходимые графические обозначения различных элементов оформления чертежа. Для каждого графического обозначения ГОСТ создан объект СПДС GraphiCS (массив осей, выноска, отметка уровня, обозначение разреза и т.д.), интеллектуальность которого позволяет легко получить требуемое представление и задать атрибутивную информацию. Эти объекты являются общими элементами оформления, которые могут быть использованы в любом разделе электронной документации.

Кроме соблюдения требований ГОСТ, СПДС GraphiCS обеспечивает удобство при работе с разномасштабными представлениями фрагментов чертежа. Чтобы упростить оформление, исключить масштабирование изображения конструкции и ее элементов, используется масштаб элементов оформления чертежа (масштаб символов). Применение масштаба символов позволяет избежать создания множества размерных и текстовых стилей.

Возможности импорта/экспорта IFC-формата обеспечивают возможность использовать СПДС GraphiCS с различными САПР.

Возможности

Табличный редактор

Табличный редактор

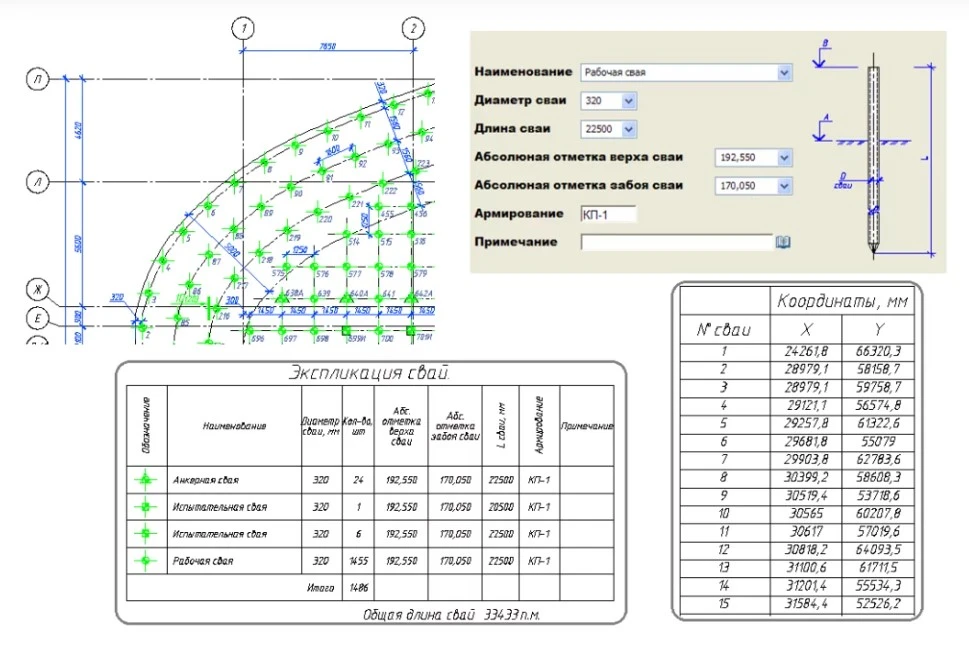

Табличный редактор разработан в СПДС GraphiCS для быстрого создания и редактирования любых отчетов проектно-конструкторской документации (спецификаций, экспликаций, ведомостей и т.д.) в пространстве модели или листа чертежа. Многие инструменты интуитивно понятны пользователям по аналогичным функциям в MS Word и MS Excel. В распоряжении пользователя более тридцати готовых шаблонов таблиц по ГОСТ…
Заглушка

Мастер объектов

Мастер объектов — простой и удобный параметрический инструмент для создания типовых деталей с набором правил поведения. Основные возможности: встроенный механизм распознавания пользовательской графики с возможностью указания табличных параметров; редактор скриптов, с помощью которого создается и редактируется описание поведения детали в контексте сборки; импорт табличных данных из внешних фа…
Универсальный маркер

Универсальный маркер

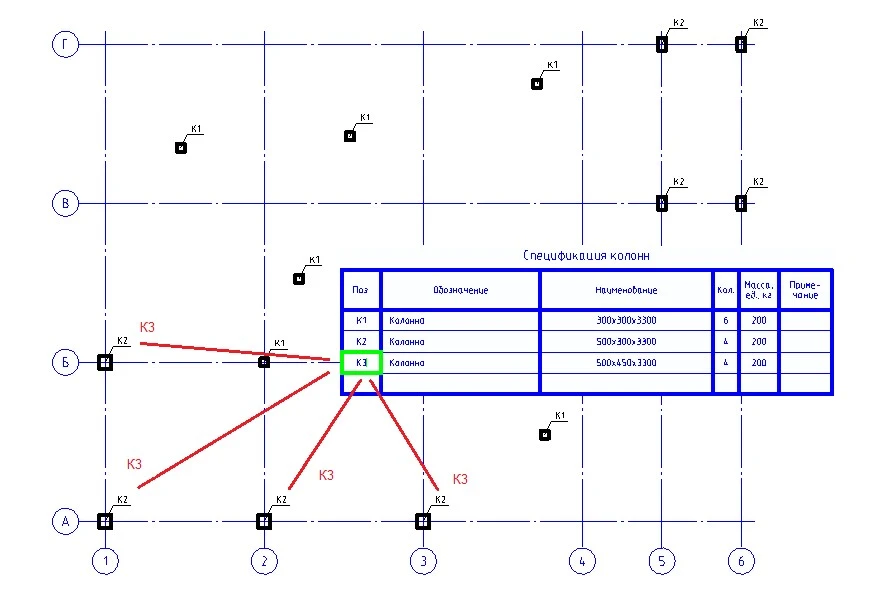

Универсальный маркер специально разработан для создания связи между произвольным графическим объектом (примитивом) графической платформы и табличной формой, под которой подразумевается любая спецификация, ведомость, экспликация, созданная инструментом Таблицы СПДС GraphiCS. Универсальный маркер является транслятором данных из объектов чертежа в таблицу посредством атрибутов маркера. Количество …
Заглушка

Специализированные инструменты

Специализированные возможности обеспечиваются уникальным набором инструментов, позволяющим создавать пользовательские объекты, управлять их поведением и передавать данные в табличные формы. Среди этих инструментов: универсальный маркер; группа объектов; Мастер объектов (позволяет создавать пользовательские объекты); табличный редактор. …
Заглушка

Утилиты

В сочетании с общими элементами оформления чертежа утилиты обеспечивают выполнение небольших задач: создание пользовательской штриховки, позволяющей пополнить стандартный набор образцов для закрашивания области; упорядоченное расположение копий объектов посредством расширенного функционала массивов; раскладку плитки; создание узла в нужном масштабе с основного изображения с помощью копирован…
Заглушка

Инженерные коммуникации

Комплекс инструментов для инженерных сетей позволяет формировать разводку внутренних коммуникаций на плане. Построение инженерных сетей реализовано функционалом коннекторов, оборудования и трасс.

В базу данных по умолчанию включены шаблоны трасс, оборудования и коннекторов, предназначенные для оформления чертежей вентиляции и внутреннего газоснабжения.

Заглушка

Архитектура

Комплекс инструментов предназначен для формирования поэтажных планов и автоматической генерации необходимых отчетов по ним. Все применяемые объекты являются параметрическими, легко размещаются на чертеже и впоследствии редактируются. Графический объект Стена предназначен для создания как прямолинейных, так и дуговых участков стен. Шаблон стен позволяет создавать многослойные стены. К хранящимся…
Общие элементы оформления

Общие элементы оформления

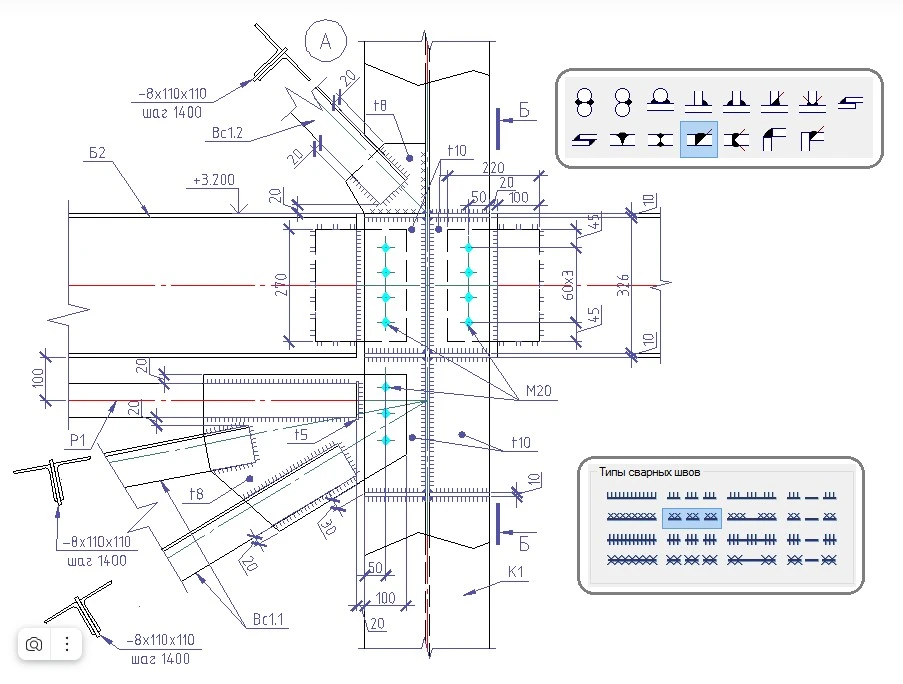

Инструменты СПДС GraphiCS встраиваются в ленту графической платформы двумя вкладками: СПДС и СПДС Мастер объектов. Общие элементы оформления используются в любом разделе проекта, обеспечивая выполнение следующих функций: отрисовка отдельных координационных осей, ортогональных и полярных массивов; простановка и выравнивание отметок уровня (автоматическое определение значений отметок); отрисовк…
Заглушка

Палитра инструментов

Для управления параметрическими объектами базы и элементами оформления чертежа предусмотрена инструментальная палитра СПДС GraphiCS. Палитра состоит из следующих вкладок: Объекты (все объекты СПДС текущего чертежа); База элементов; IFC (импорт и просмотр модели в древовидной структуре); Альбомы (формирование комплектов чертежей и пакетная печать); Выбор (расширенный фильтр быстрой сортиров…
Заглушка

Текстовый стиль

Все объекты СПДС GraphiCS используют специальный векторный шрифт, соответствующий Единой системе конструкторской документации ГОСТ 2.304−81.
Заглушка

Масштабы

В соответствии со значением масштаба символов элементы оформления СПДС GraphiCS на чертеже автоматически увеличиваются или уменьшаются. Ряд масштабов элементов оформления соответствует регламенту масштабов увеличения/уменьшения изображений на чертеже Единой системы конструкторской документации ГОСТ 2.302−68. Изменение масштаба символов затрагивает следующие объекты: текст и размеры в зависимос…

Конфигурации

Новые возможности

Появилась настройка, включающая ориентирование объектов оформления в соответствии с текущей ПСК.

При установленном флажке все виды выносок, отметки уровня, различные обозначения, таблицы и форматы, универсальный маркер, граничные формы, сварные швы и соединения, строительные оси и массивы осей будут создаваться в плоскости XY текущей системы координат.

В таблице добавлены «горячие клавиши» сдвига строк и столбцов

  • «Ctrl+Alt+[стрелка вверх]» — перемещение строки вверх;
  • «Ctrl+Alt+[стрелка вниз]» — перемещение строки вниз;
  • «Ctrl+Alt+[стрелка влево]» — перемещение столбца влево;
  • «Ctrl+Alt+[стрелка вправо]» — перемещение столбца вправо.

Реализована команда, осуществляющая пересчет всех таблиц nanoCAD на чертеже разом

В базу материалов добавлены ГОСТы

  • ГОСТ 1050–2013;
  • ГОСТ 14637–89;
  • ГОСТ 16523–97;
  • ГОСТ 19281–2014;
  • ГОСТ 27772–2021;
  • ГОСТ 17066–94;
  • ГОСТ 380–2005;
  • ГОСТ 4041–71;
  • ГОСТ 4041–2017;
  • ГОСТ Р 54301−2011;
  • ГОСТ 30246–2016;
  • ГОСТ 10702–2016;
  • ТУ 14−106−321−2010;
  • ГОСТ 16523–97;
  • ГОСТ 11036–75;
  • ГОСТ 19281–2014;
  • ГОСТ 19903–2015;
  • ГОСТ 14637–89;
  • ГОСТ 19903–2015;
  • ГОСТ 1051–73;
  • ГОСТ 19281–2014;
  • ГОСТ 1577–93;
  • СТО АСЧМ 20−93;
  • ТУ 0925−016−00186269−2016.

В базу данных добавлены

  • шайбы плоские по новому стандарту ГОСТ IS7092−2016;
  • профили СТО АСЧМ 20−93 и ТУ 0925−016−00186269−2016.

Системные требования

Графическая платформа

  • ZWCAD 2021-2024 (х64)
  • AutoCAD 2019-2024 (x64)
  • AutoCAD Architecture 2019-2024 (x64)

Процессор

  • Минимальные требования: Intel Pentium IV и выше

Оперативная память

  • Минимальные требования: 1 Гб
  • Рекомендуемые требования: 4 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • 2 Гб и более на системном диске

Разрешение экрана

  • Минимальные требования: 1280х1024 px
  • Рекомендуемые требования: 1920х1080 px

Операционная система

  • Microsoft® Windows® 11
  • Microsoft® Windows® 10 (64-бит)
  • Microsoft Windows 8 (64-бит)

Windows 7-64 редакций Ultimate, Professional, Home Premium.

СУБД

  • Microsoft SQL Server 2005-2014;
  • Microsoft SQL Server 2005-2014 Express Edition;
  • PostgreSQL 12.
