nanoCAD Стройплощадка

nanoCAD Стройплощадка

Приложение к Платформе nanoCAD для подготовки графической и текстовой конструкторской документации в рамках разделов ПОС и ППР. Для работы приложения необходима Платформа nanoCAD с модулем «СПДС».

Все описание
Задачи
Оформление стройгенплана;
Расчеты потребностей в кадрах и ресурсах;
Проектирование временных дорог;
Подбор строительной техники.
Все задачи

О продукте

Программа nanoCAD Стройплощадка предназначена для автоматизации разработки чертежей по разделам «Проект организации строительства» (ПОС) и «Проект производства работ» (ППР). В программе реализовано решение графических и расчетных задач, представлена обширная база данных специализированных объектов. Графическим ядром является nanoCAD, а в качестве инструментов оформления используется весь встроенный функционал nanoCAD СПДС. Выходная документация сохраняется в формате *.dwg.

Основные особенности nanoCAD Стройплощадка:

  • Автоматизация разработки чертежей ПОС и ППР
  • Интуитивный интерфейс
  • Менеджер проектов для организации работ
  • Автоматические расчеты потребностей стройплощадки
  • База данных строительной техники
  • Инструменты оформления стройгенплана
  • Автоматическая генерация отчетов и графиков
  • Интеграция с 3D-моделями зданий
  • Соответствие российским нормативам

Продукт значительно повышает эффективность работы специалистов, занимающихся проектированием железобетонных конструкций, обеспечивая высокое качество и скорость выполнения проектов.

Задачи

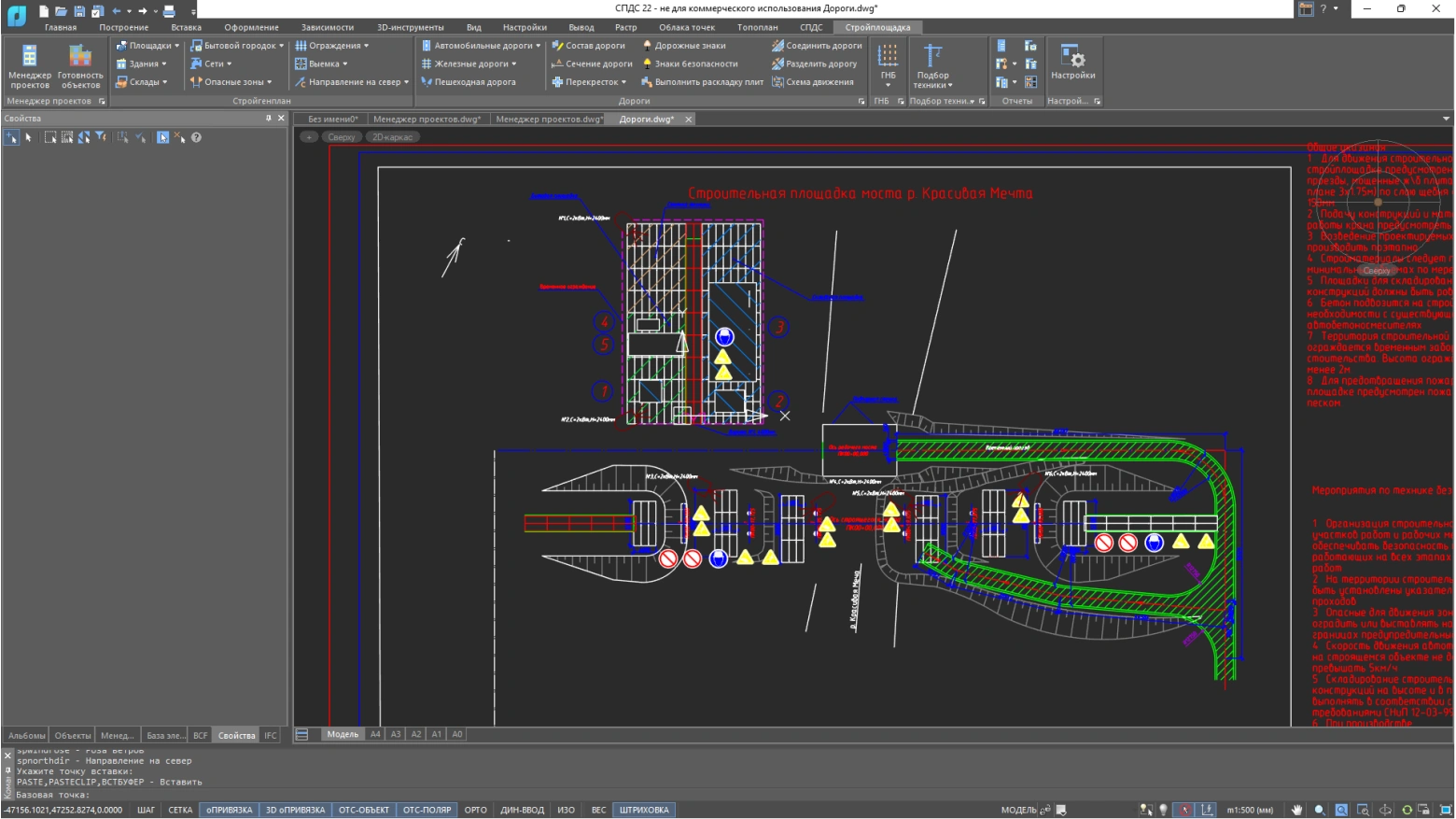

Оформление стройгенплана Оформление стройгенплана.
Расчеты потребностей в кадрах и ресурсах Расчеты потребностей в кадрах и ресурсах.
Проектирование временных дорог Проектирование временных дорог.

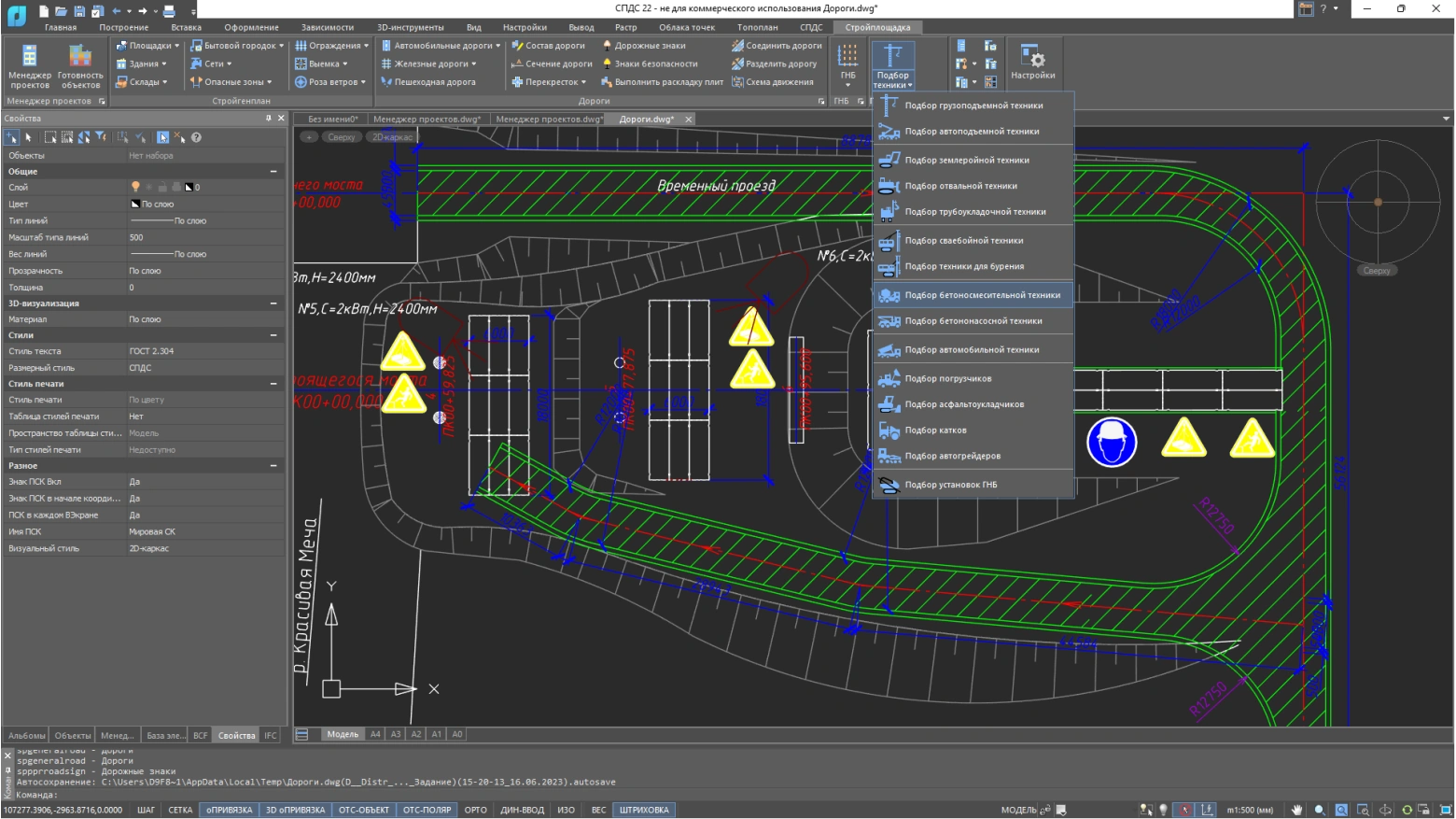

Подбор строительной техники Подбор строительной техники.
Расчеты временных коммуникаций Расчеты временных коммуникаций.
Планирование строительства Планирование строительства.

Возможности

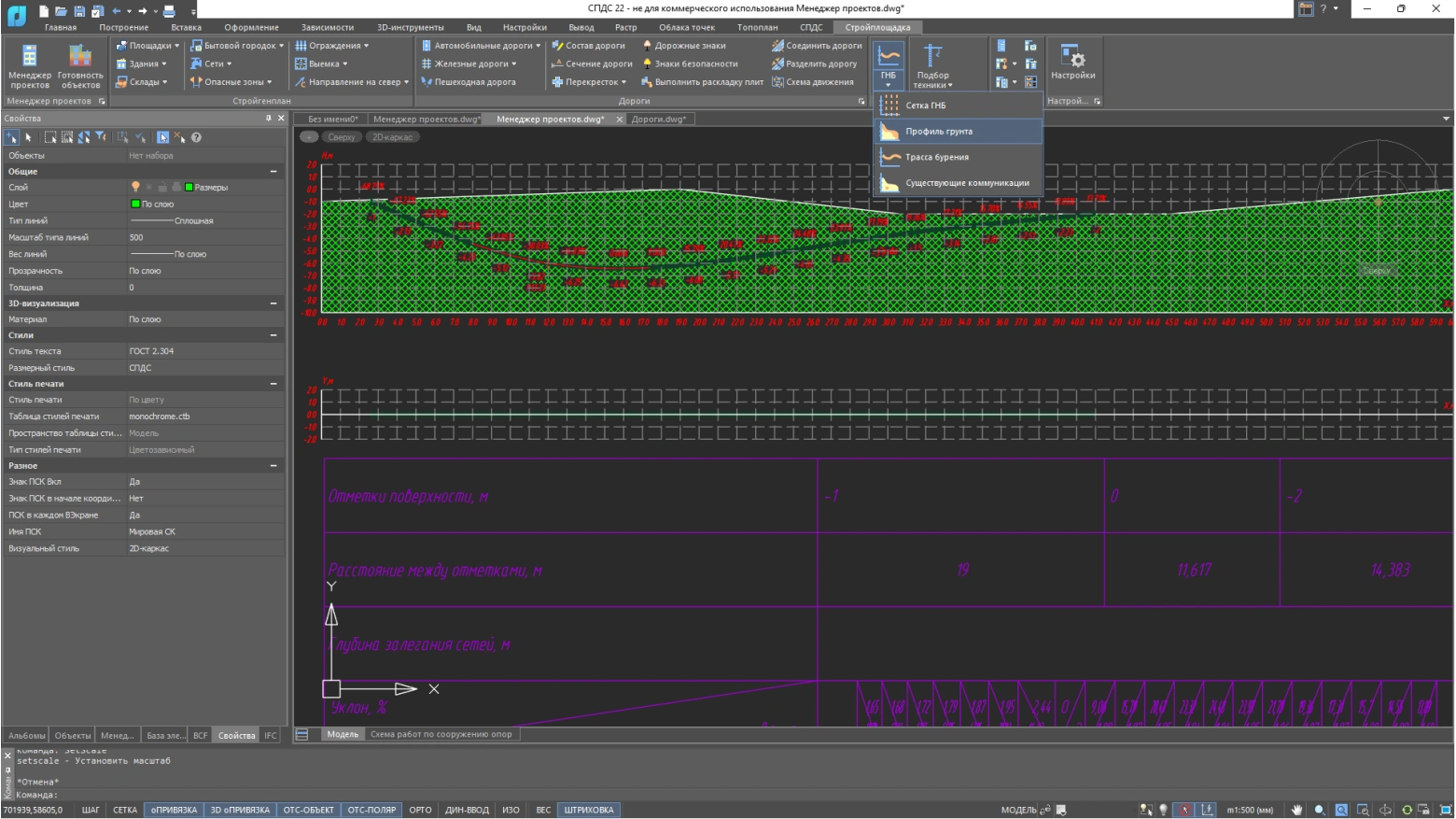

Горизонтально-направленное бурение

Горизонтально-направленное бурение

Инструменты для построения профиля горизонтально-направленного бурения. Интерактивный профиль позволяет подобрать необходимые параметры для прохождения трассы.

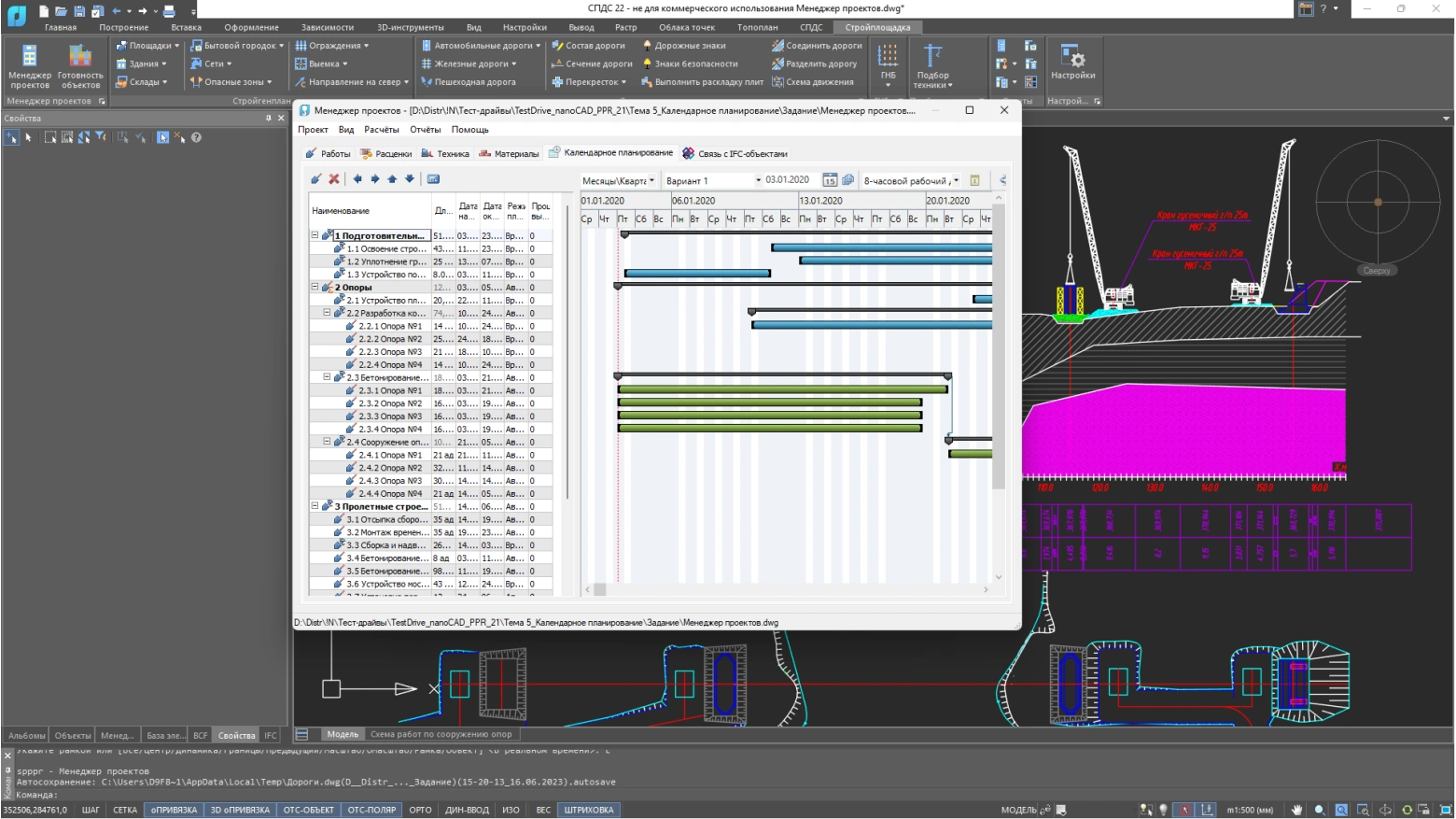

Календарный план

Календарный план

Позволяет создавать и управлять календарными планами для эффективного планирования и контроля над ходом строительства. Доступен экспорт календарного плана в другие форматы.

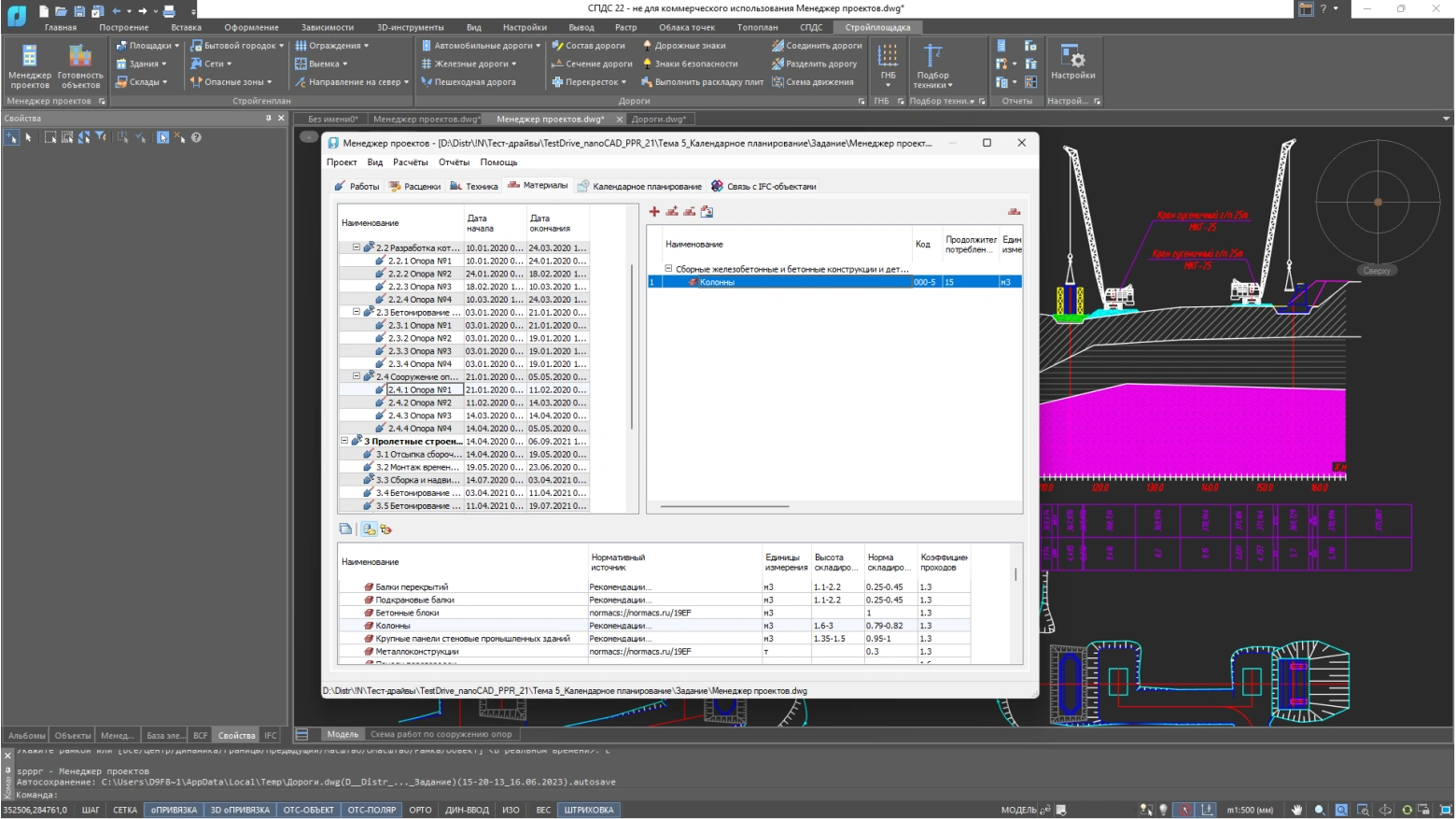

Материалы

Материалы

Инструменты для управления всеми аспектами использования материалов на строительной площадке, включая планирование, отслеживание и контроль.

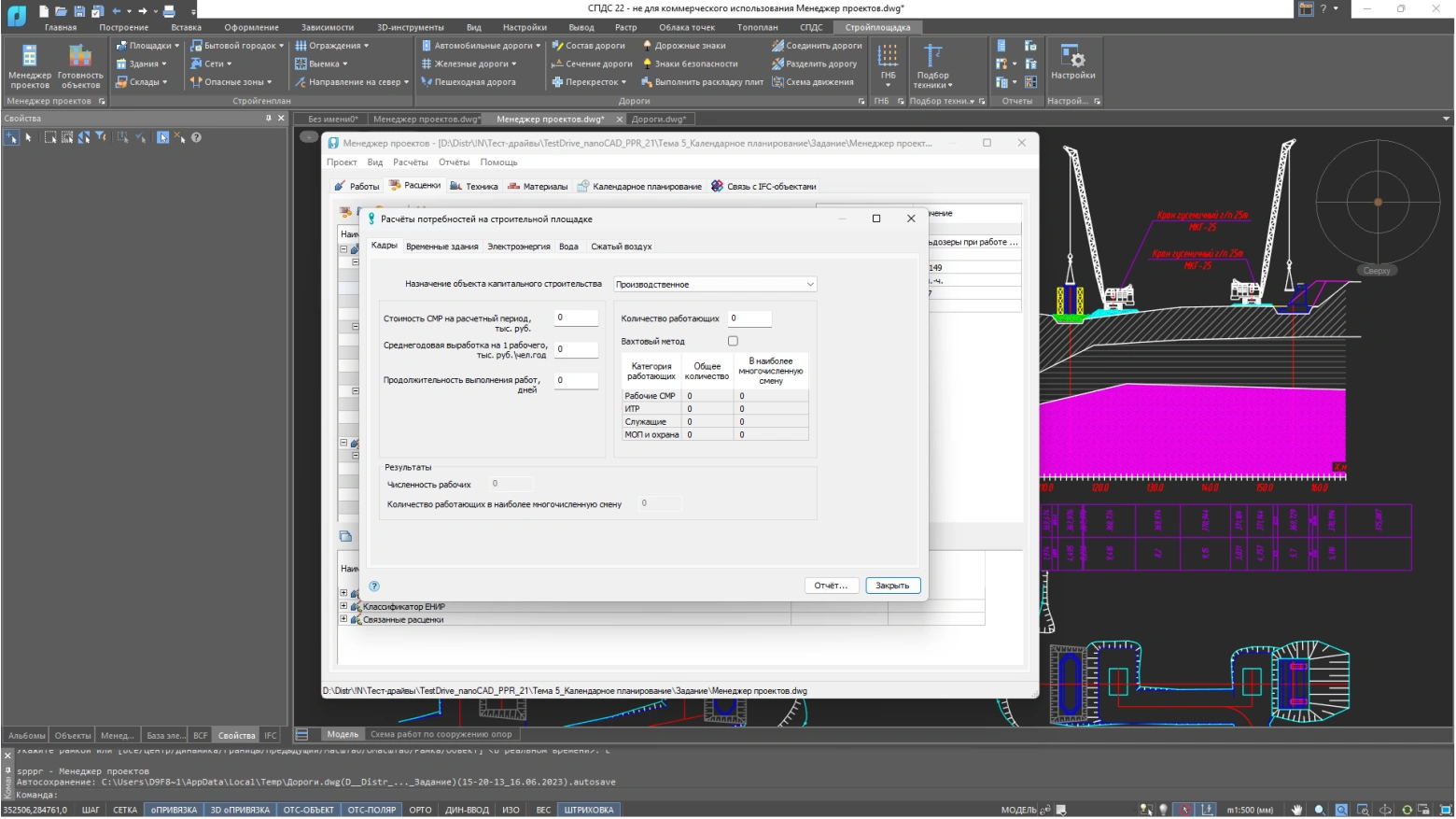

Расчеты

Расчеты

Инструменты для выполнения различных расчетов, связанных со строительством, включая расчет потребности в строительных кадрах, временных зданиях, электроснабжении и водоснабжении.
Расценки

Расценки

Инструменты управления расценками на строительной площадке для проведения точного бюджетирования и контроля затрат.
Работы

Работы

Позволяет управлять всеми аспектами работ на строительной площадке, включая планирование, отслеживание и документирование.
Направление на север

Направление на север

Направление на север в чертежах и планах используется как ориентир и помогает определить географическое положение объектов на плане.

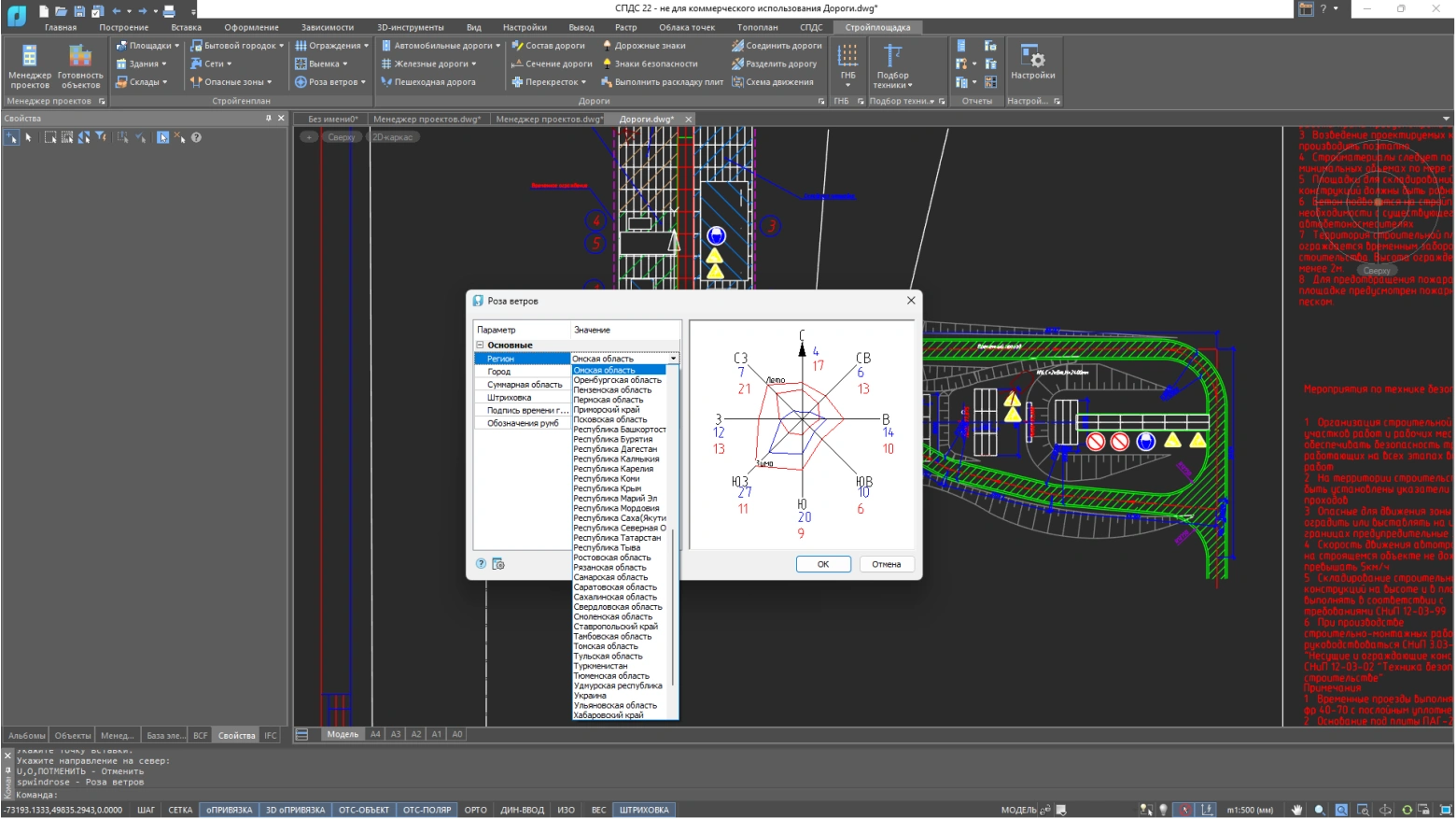

Роза ветров

Роза ветров

Инструменты для визуализации и учета направления ветра. Результаты анализа этой информации могут иметь критически важное значение для некоторых аспектов строительства и безопасности.
Техника

Техника

Позволяет использовать для оформления чертежей параметрическую базу данных строительной техники с подробными характеристиками.

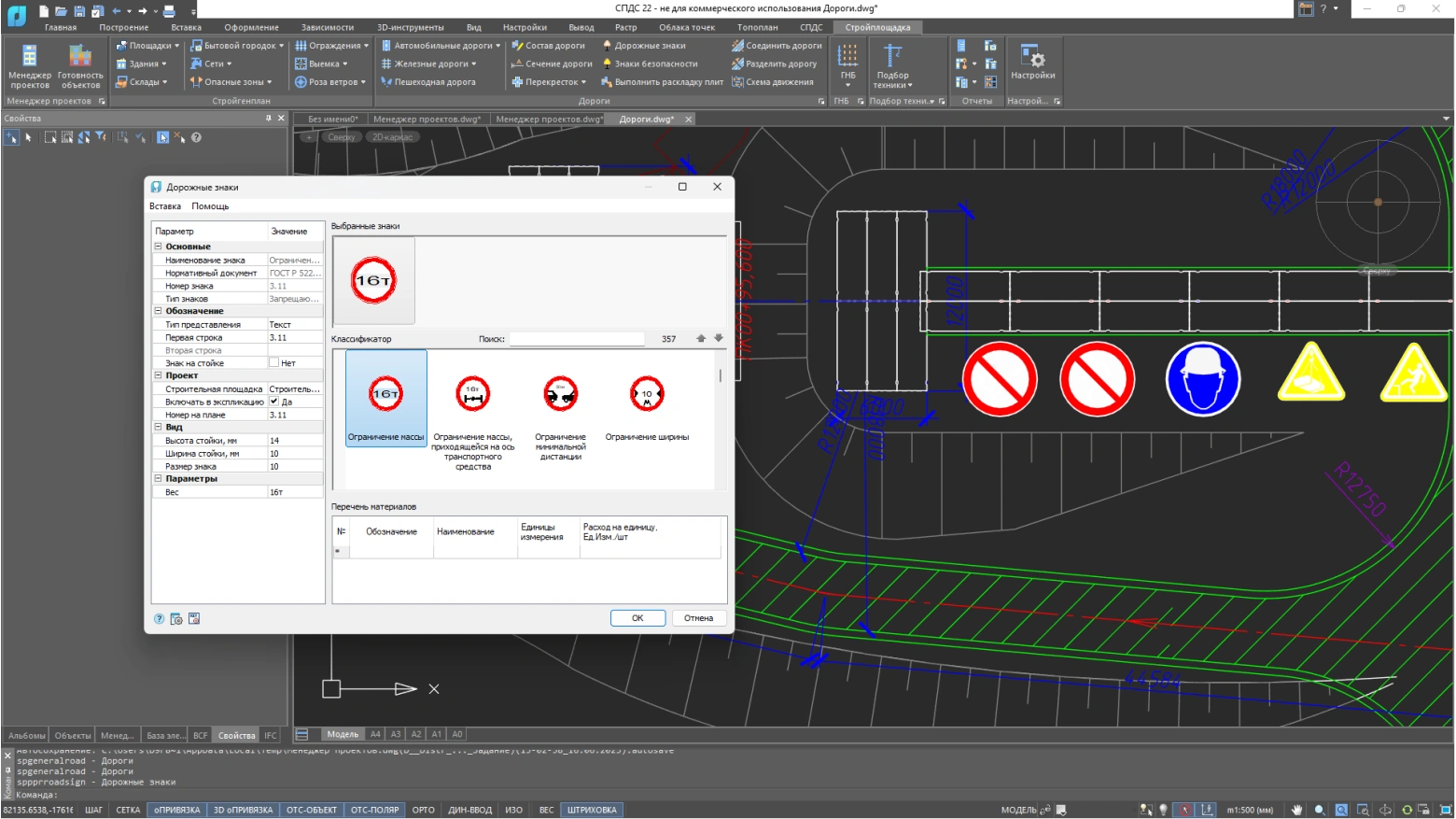

Знаки

Знаки

Позволяет размещать и управлять знаками на строительной площадке для обеспечения безопасного и рационального движения транспорта.

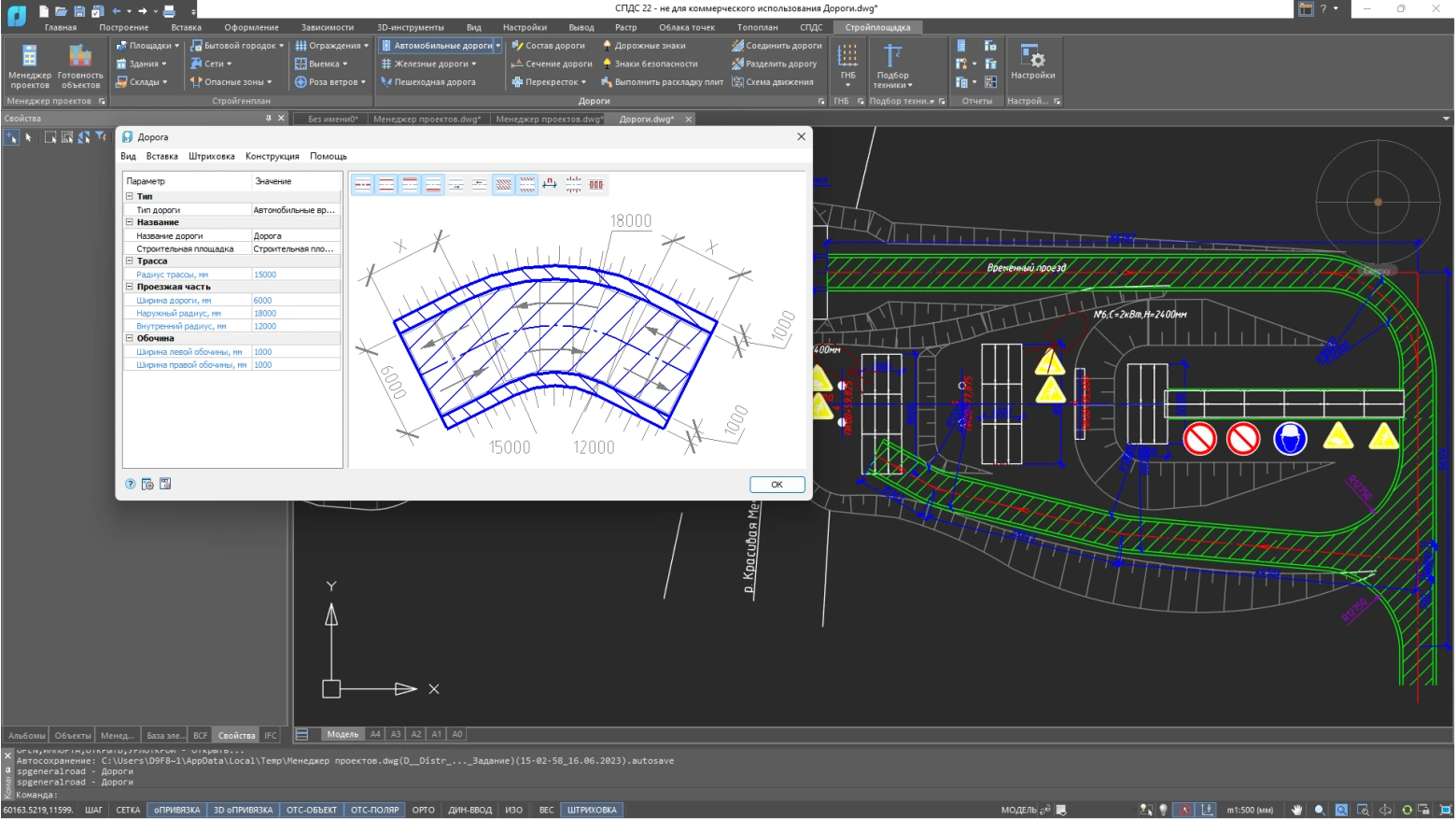

Дороги

Дороги

Позволяет проектировать и планировать дороги на строительной площадке с учётом конструкции дорожной одежды, рассчитывать материалы.

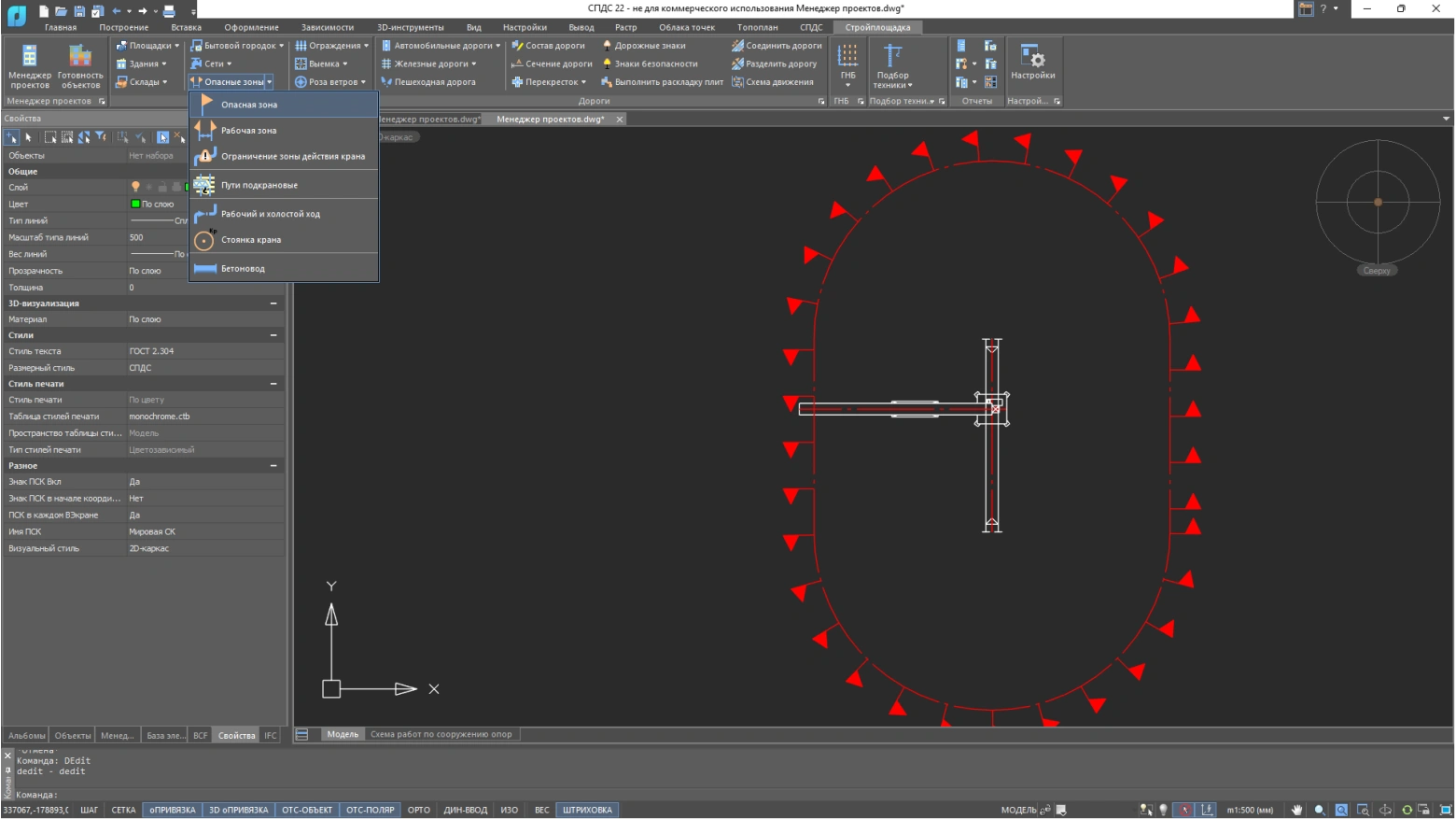

Опасные зоны

Опасные зоны

Позволяет идентифицировать и отмечать опасные зоны на строительной площадке для предотвращения несчастных случаев и обеспечения безопасности работы персонала.

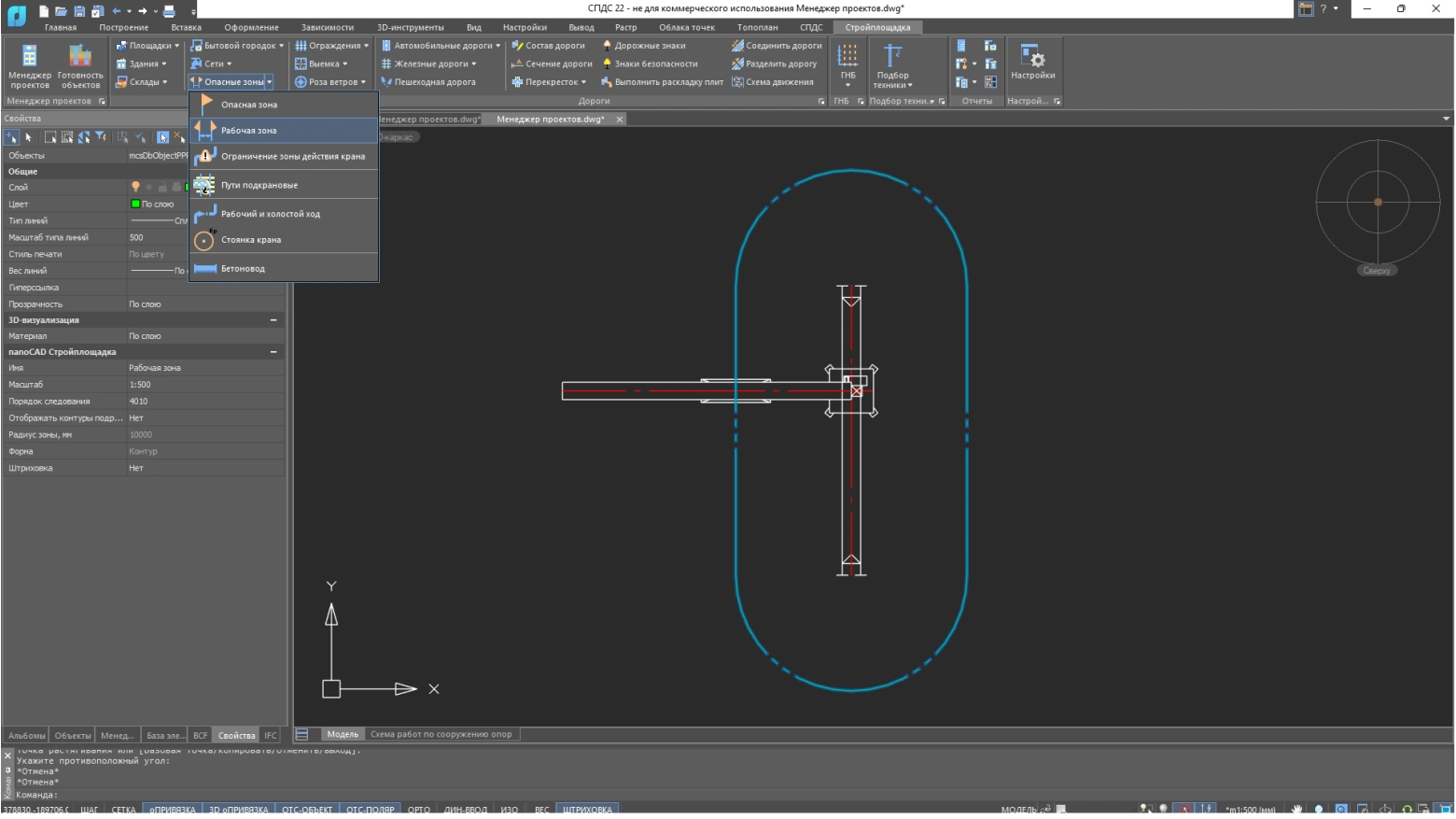

Рабочие зоны

Рабочие зоны

Позволяет планировать и организовывать рабочие зоны для обеспечения эффективности и безопасности работы персонала.

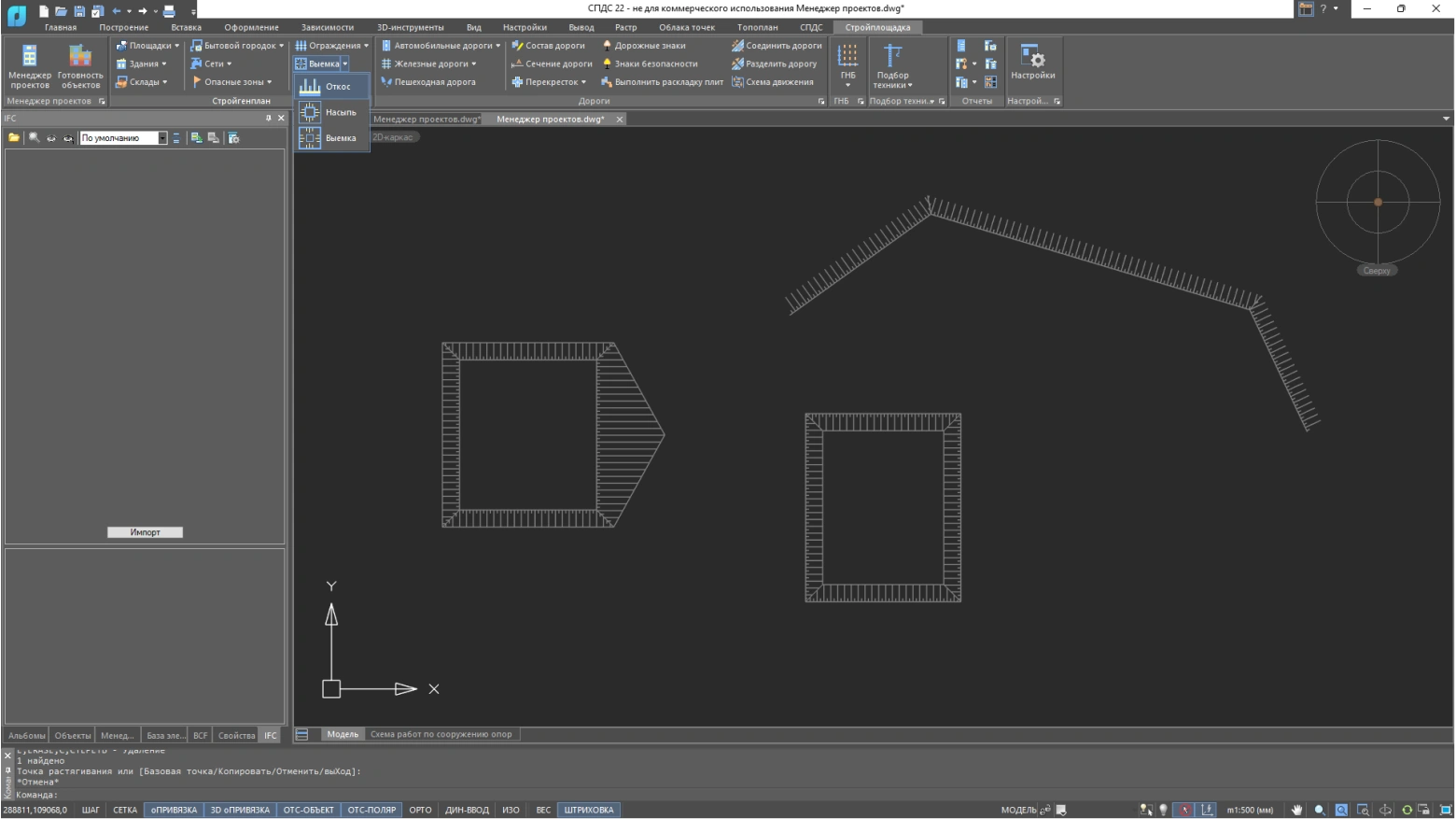

Откосы

Откосы

Позволяет планировать и управлять откосами для обеспечения безопасности и стабильности строительной площадки.

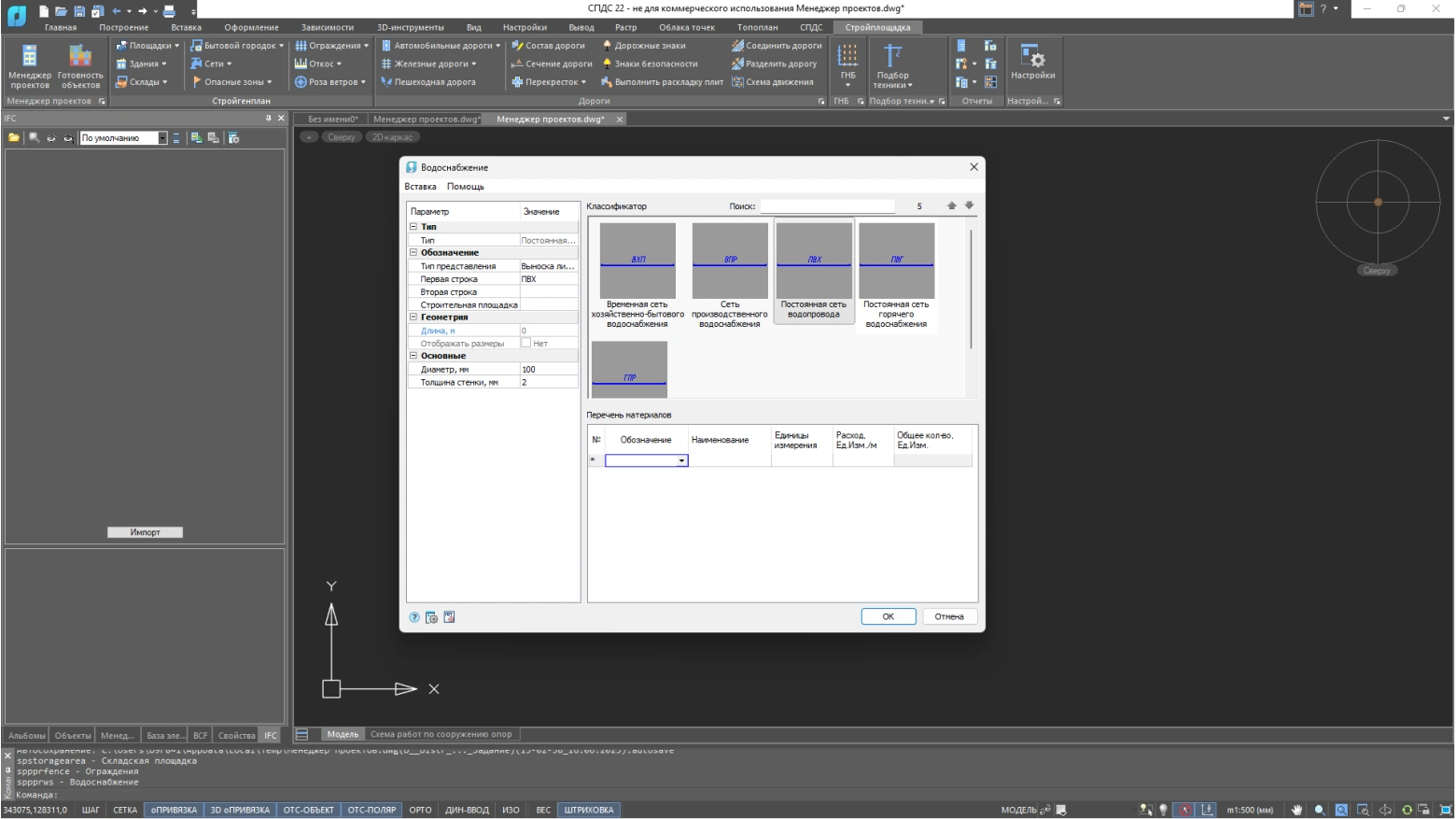

Сети

Сети

Позволяет проектировать внутренние сети на строительной площадке, включая противопожарные объекты, электроснабжение.

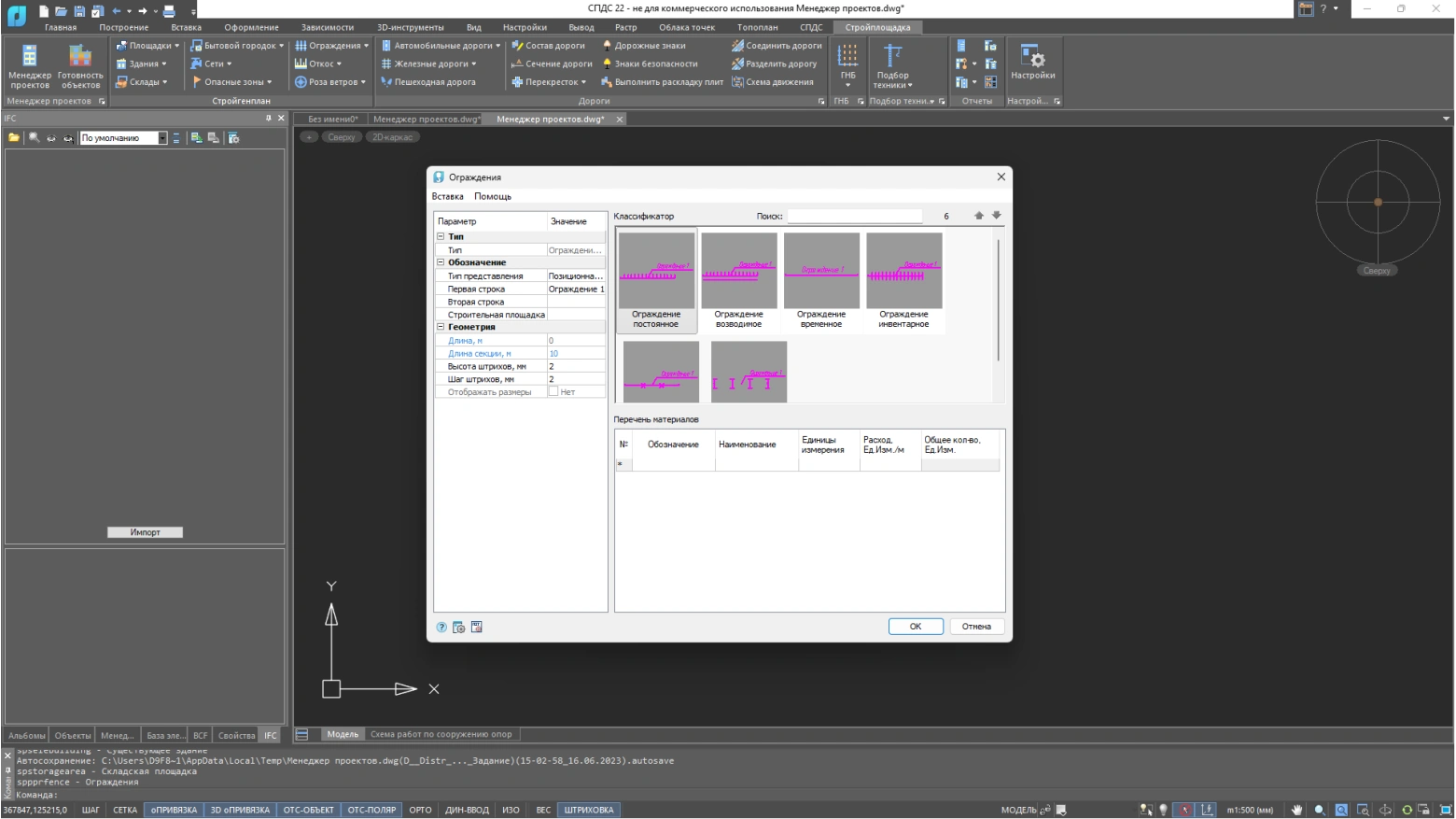

Ограждения

Ограждения

Позволяет легко планировать, визуализировать и рассчитывать ограждения на строительной площадке, что обеспечивает безопасность и контроль доступа.
Склады

Склады

Предлагает инструменты для управления складскими зонами, объектами складирования и местами хранения грузозахватных приспособлений.

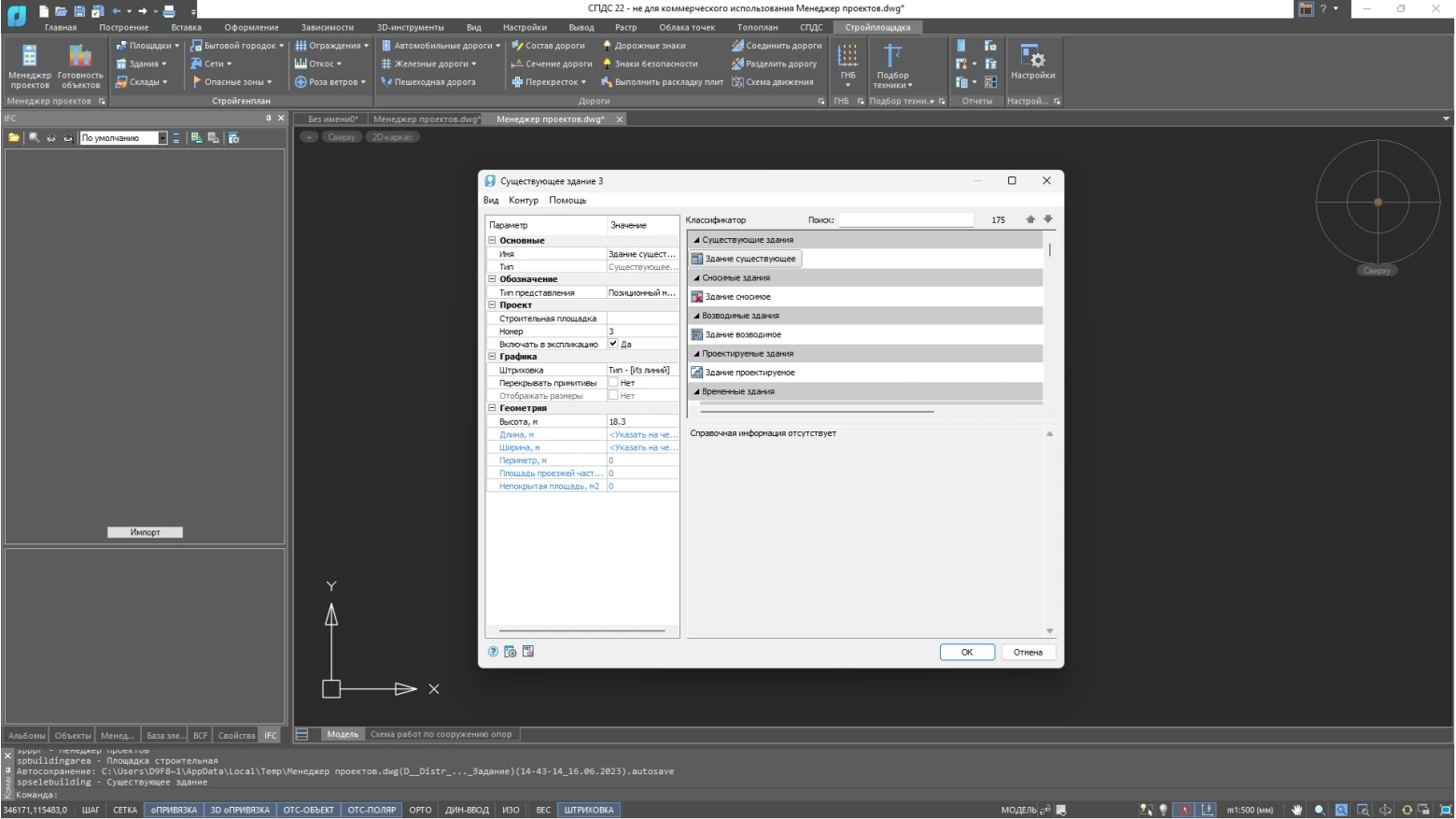

Здания

Здания

Позволяет управлять строительством зданий разных типов, включая временные, возводимые, существующие, сносимые и проектируемые здания.

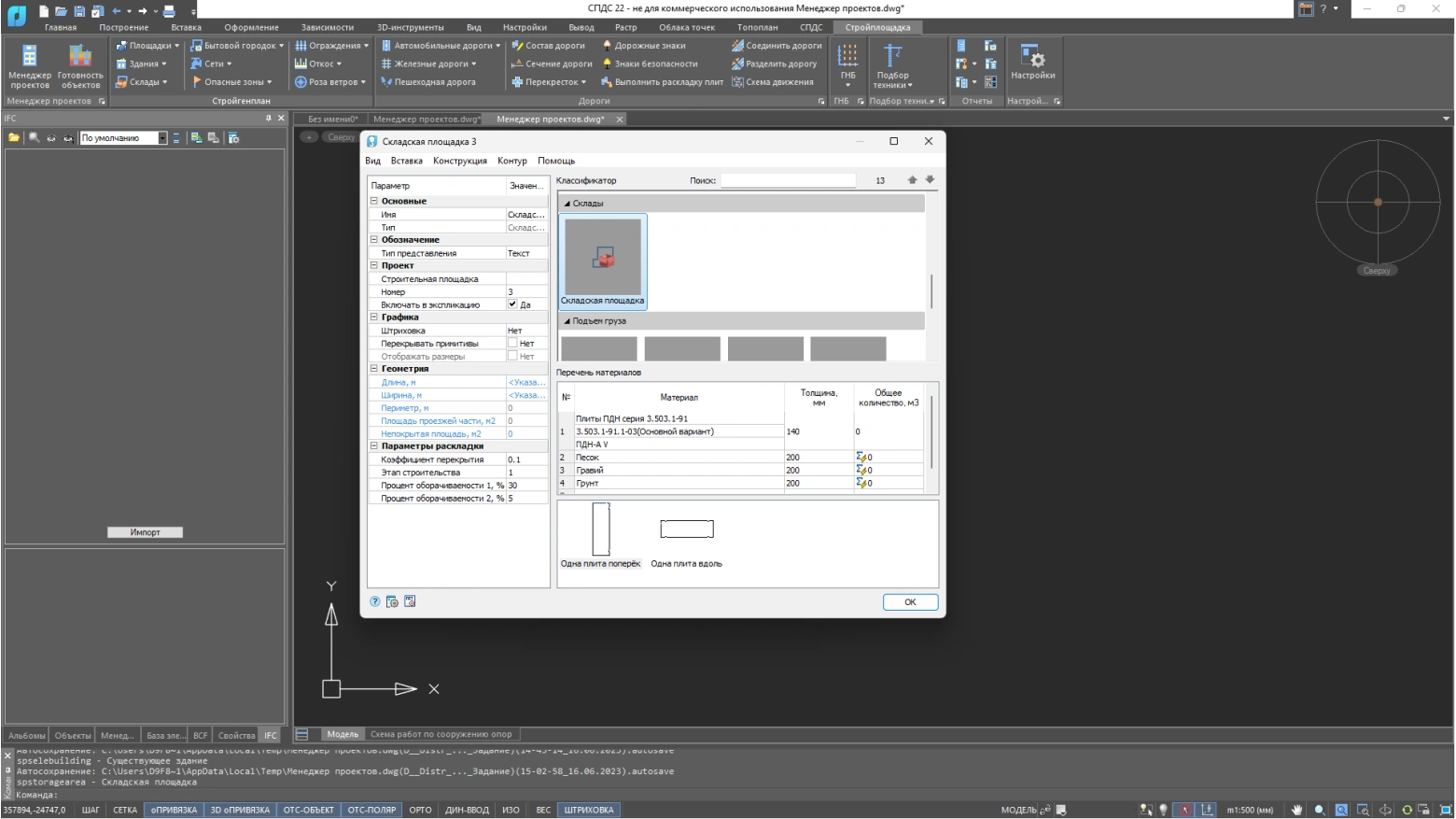

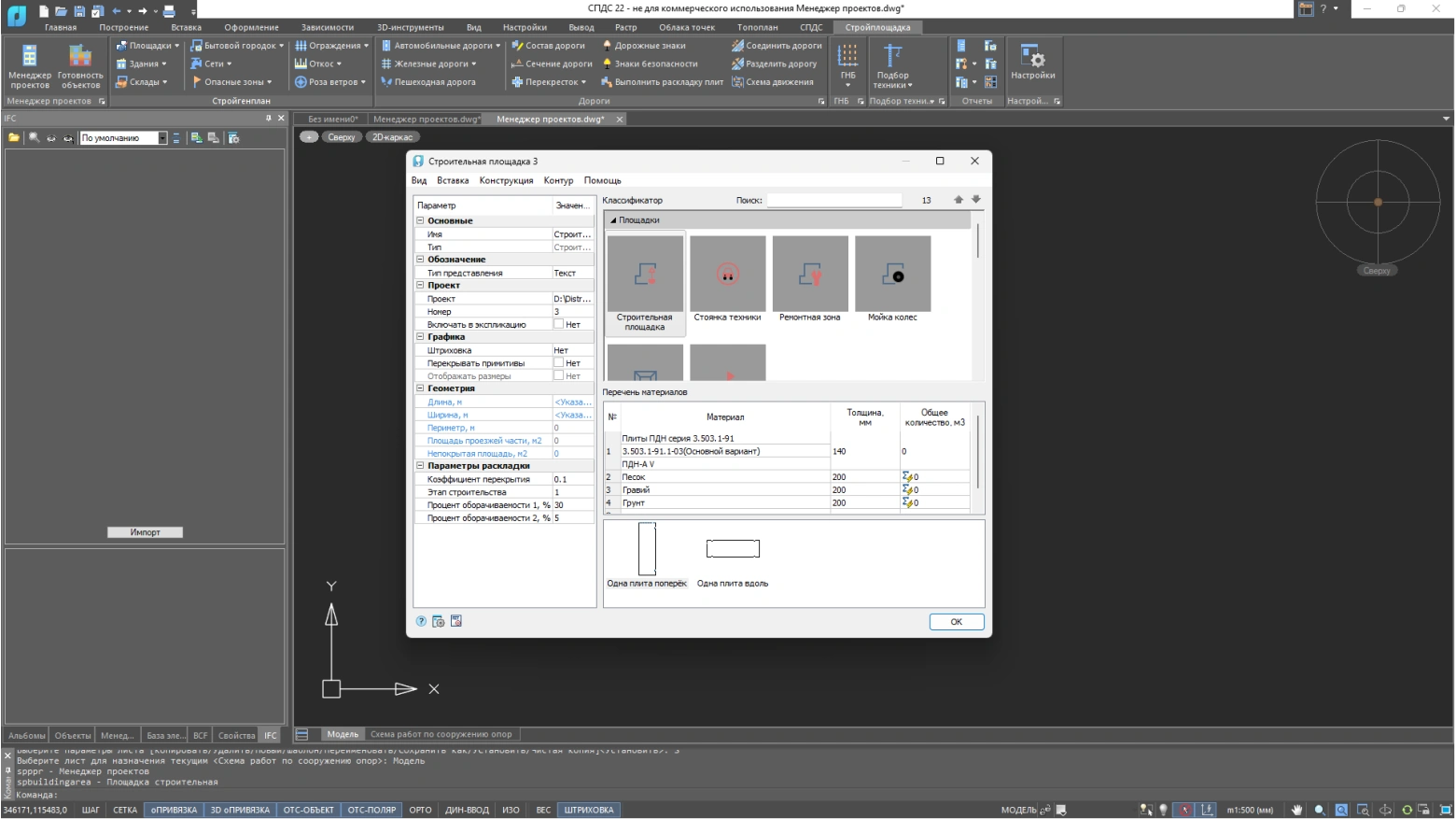

Площадки

Площадки

Позволяет планировать и организовывать строительные площадки, ремонтные зоны, стоянки техники и другие объекты.

Конфигурации

Преимущества

Готовая библиотека изделий
Готовая библиотека изделий

База данных с детальными характеристиками техники. В окне подбора техники настроены фильтры для выбора техники по различным параметрам.

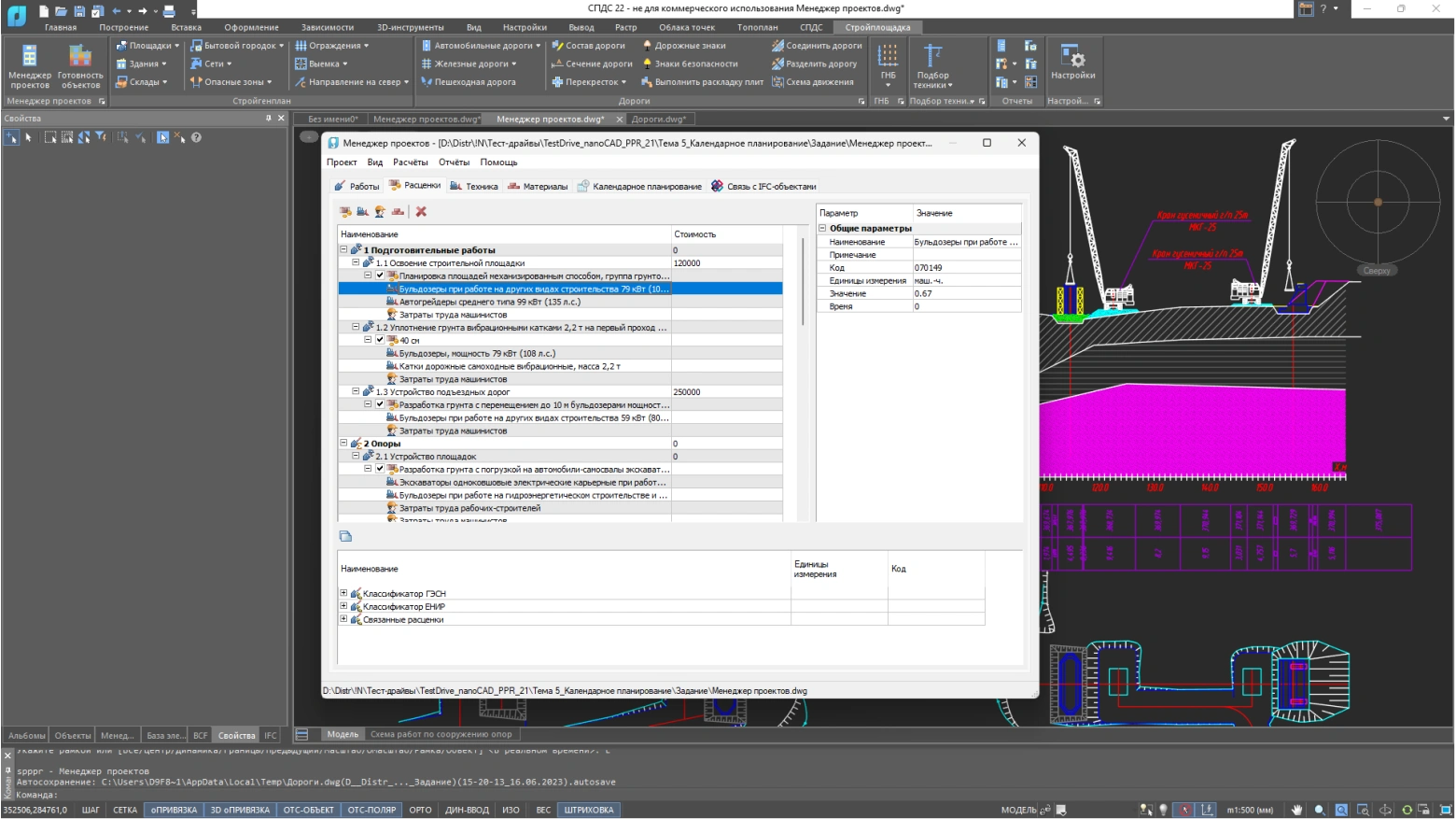

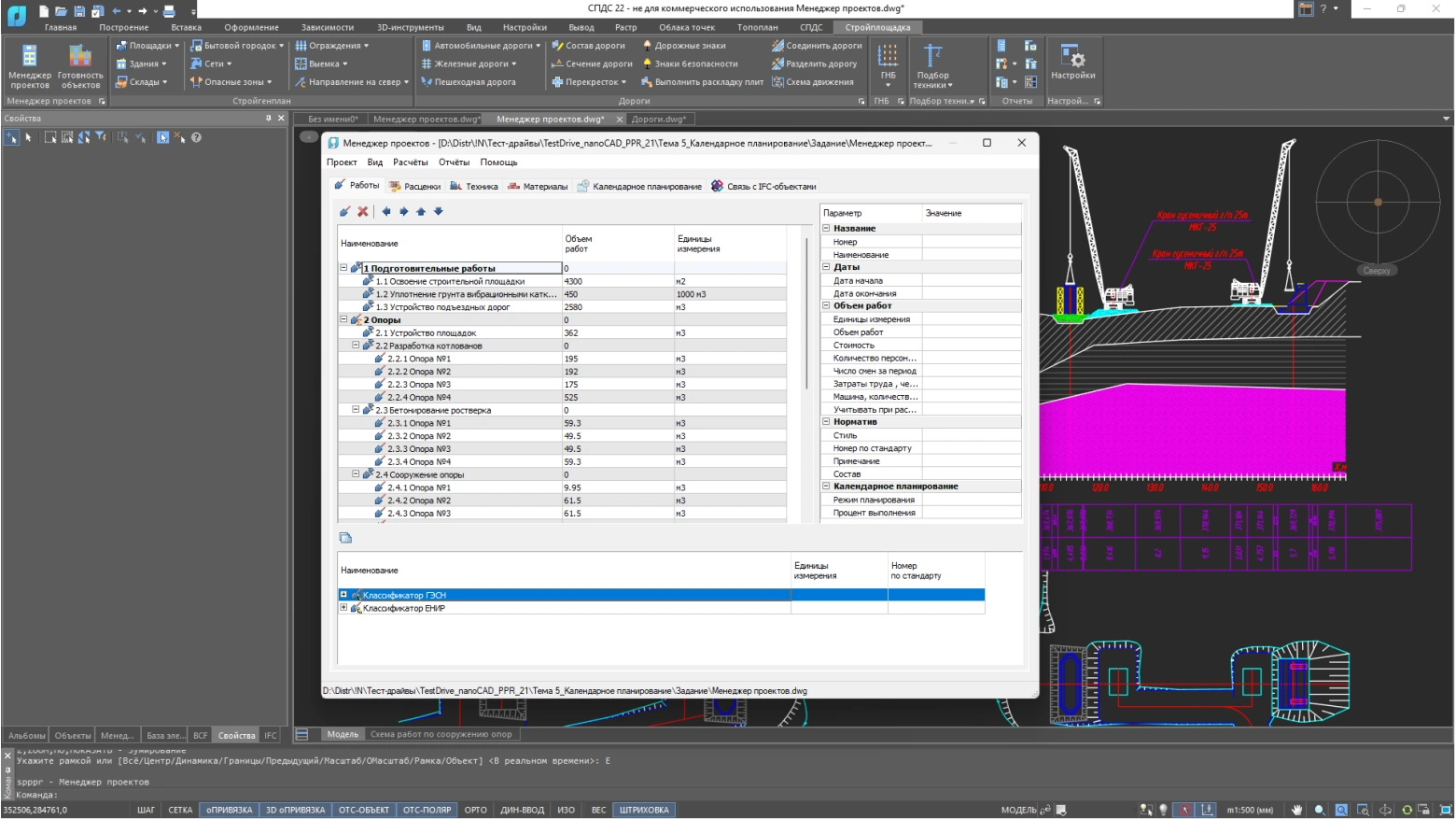

Менеджер проекта
Менеджер проекта

Инструмент для организации работ, задания объемов, сроков, ресурсов, управления персоналом. Определяет технику и материалы, структурирует работы по ЕНиР или ГЭСН.

Оформление по СПДС
Оформление по СПДС

В качестве элементов оформления и обозначения элементов используются элементы оформления модуля «СПДС».

Удобный интерфейс
Удобный интерфейс

Простой и интуитивно понятный интерфейс, который позволяет быстро освоить программу даже начинающим пользователям.

Новые возможности

Обновление базы элементов

Создан элемент «Шпунт Ларсена» в базе несущих конструкций.

Отчеты

  • Оптимизированы по ширине графики движения рабочей силы и потребности в рабочих кадрах;
  • Внедрены шаблоны пояснительной записки со встроенными новыми расчетами без оформления в MS Word.

Менеджер проектов

  • Внедрен расчет «Стоимость», позволяющий переводить инвестиционную стоимость строительства и стоимость СМР в цены прошлых лет, по которым производятся различные расчеты потребностей в ресурсах;
  • Добавлены нормы труда на строительные, ремонтно-строительные, пусконаладочные работы, а также на монтаж и капитальный ремонт оборудования, предназначенные для разработки сметных норм (протокол Минстроя России № 945-ПРМ-СМ от 20.08.2024 г.);
  • Включена строка поиска по наименованию в перечне работ и в классификаторе на вкладках «Работы» и «Расценки»;
  • Встроен расчет «Топливо».

Схемы ограждений

  • Добавлена возможность вставки схемы для возводимых, временных, инвентарных, сигнальных и шпунтовых ограждений. Для этого необходимо выбрать команду «Вставить схему ограждения» диалога «Ограждения» в меню «Вставка» или контекстном меню;
  • Для удобного выбора и вставки готовых блоков в чертеж реализован выпадающий список в диалоговом окне «Схема ограждений».

Поддержка новейшей версии Платформы nanoCAD

nanoCAD Стройплощадка 25 устанавливается на Платформу nanoCAD версии 25.

Блокировка изменения прибора

Реализована возможность блокировки автоматического изменения прибора при расчете. Блокировка производится в свойствах прибора.

Поддержка новейшей версии Платформы nanoCAD

nanoCAD Стройплощадка 26 устанавливается на Платформу nanoCAD версии 26.

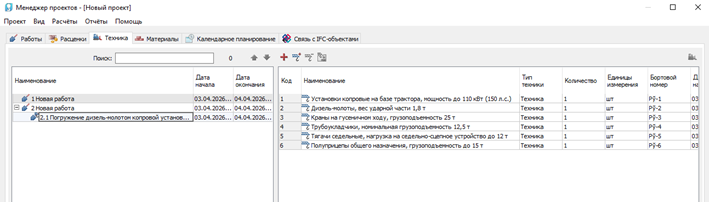

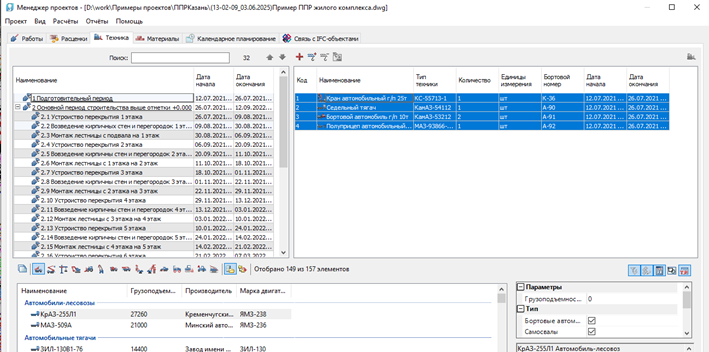

Гибкое управление техникой между работами

Гибкое управление техникой между работами

Реализован перенос одной или нескольких позиций техники с одной работы на другую – экономия времени при корректировке графиков.

Автоматическое добавление техники из расценок ГЭСН

Автоматическое добавление техники из расценок ГЭСН

При назначении на работу расценки из ГЭСН техника добавляется автоматически как пользовательская позиция с тем же наименованием, что и в расценке. Исключаются ручной ввод и связанные с ним ошибки.

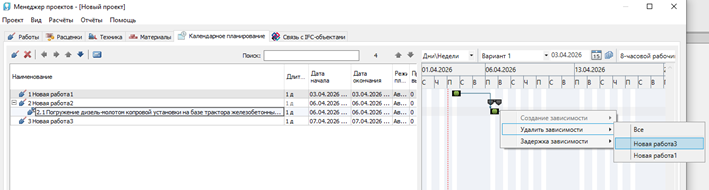

Возможность удаления зависимостей

Возможность удаления зависимостей

На вкладке Календарное планирование добавлена возможность удаления зависимостей по одной, по аналогии с задержками.

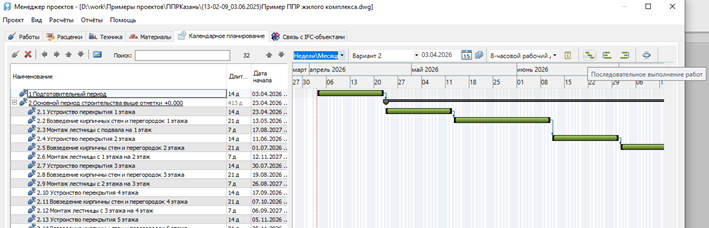

Автосвязывание работ

Автосвязывание работ

На вкладке Календарное планирование реализована функция автосвязывания работ в выбранной подгруппе. Можно выбрать родительскую работу или несколько работ в списке и автоматически наложить на них зависимости трех вариантов:

  • последовательное выполнение работ: каждая следующая работа начинается после окончания предыдущей

  • все работы начинаются в один день

  • все работы заканчиваются в один день

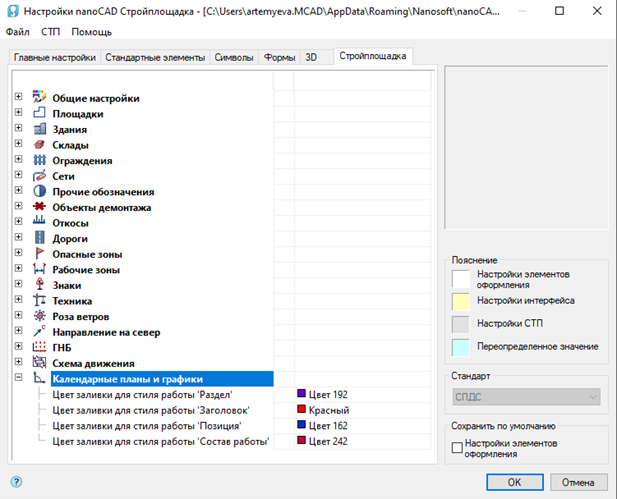

Цвет заливки для работ

Цвет заливки для работ

В настройках реализована возможность выбора цвета заливки в календарных графиках для работ в зависимости от стиля.

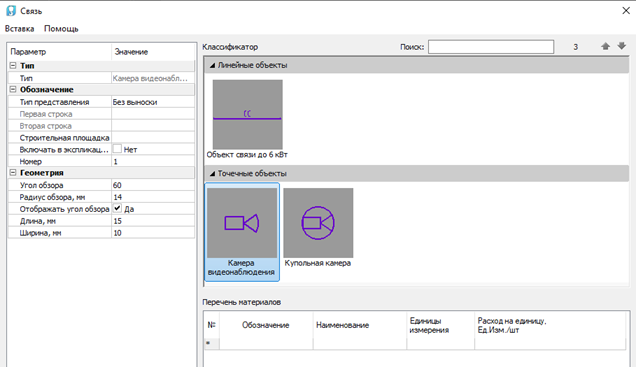

Связь

Связь

В категории Сети появилась Связь. Добавлены линейные и точечные объекты для систем видеонаблюдения на стройплощадке.

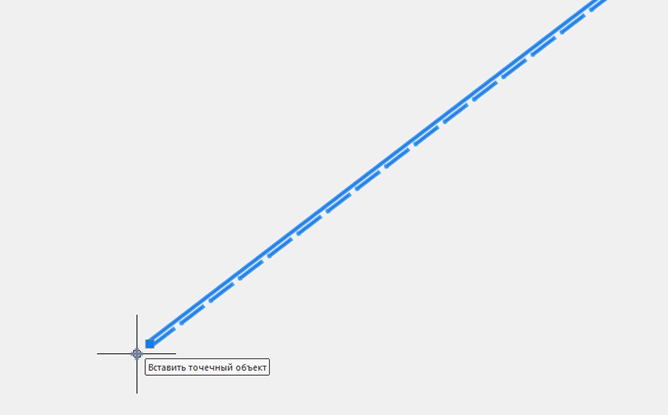

Вставка точечных объектов

Вставка точечных объектов

Реализована вставка точечных объектов на линейный объект временные ЛЭП наземные, по аналогии с временными ЛЭП воздушные на высоких опорах.

Изменение высоты кранов

У башенных передвижных кранов Liebherr появилась ручка изменения высоты кранов.

Системные требования

Графическая платформа

  • Платформа nanoCAD

Конфигурация Standart Build или Pro

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 4 Гб
  • Рекомендуемые требования: 16 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD

Разрешение экрана

  • Стандартные мониторы: 1920 x 1080
  • Мониторы с высоким разрешением: до 3840 x 2160 (поддерживается в ОС Windows 10,11)

Сеть

  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Операционная система

  • Microsoft Windows 8.1, 10, 11, архитектура х64
  • Astra Linux Special Edition, архитектура x86–64, очередное обновление 1.7, 1.8, уровни защиты: Базовый (Орел), Усиленный (Воронеж). Режим Максимальный (Смоленск) поддерживается с ограничениями
  • Альт рабочая станция 10, К 10, архитектура x86–64
  • РЕД ОС 8, стандартная редакция, сертифицированная редакция, архитектура x86–64

Дополнительное ПО

  • Microsoft Office 2003, 2007, 2010, 2013, 2016
  • OpenOffice.org 4.x
  • LibreOffice
  • Обозреватель Интернет
