MechaniCS Оборудование
MechaniCS Оборудование
Специальная версия MechaniCS с расширенной функциональностью, предназначенная для конструирования в трехмерном пространстве трубопроводных систем, сосудов и аппаратов нефтегазовой, нефтехимической, химической и энергомашиностроительной отраслей.
Все описаниеЗадачи
О продукте
MechaniCS Оборудование включает в себя все возможности MechaniCS, предоставляя дополнительные инструменты проектирования трубопроводов, сосудов и аппаратов в среде Inventor. Благодаря специальному Мастеру проектирования сосудов и аппаратов, Мастеру проектирования трубопроводов, Мастеру врезки штуцеров, Мастеру создания фланцевых соединений и генератору массивов по контуру, а также библиотеке компонентов емкостей процесс проектирования ускоряется в несколько раз!Задачи
Возможности
Расчеты обечаек и днищ
- Расчет цилиндрических обечаек;
- Расчет конических обечаек;
- Расчет эллиптических днищ;
- Расчет полусферических днищ;
- Расчет торосферических днищ;
- Расчет плоских круглых днищ и крышек.

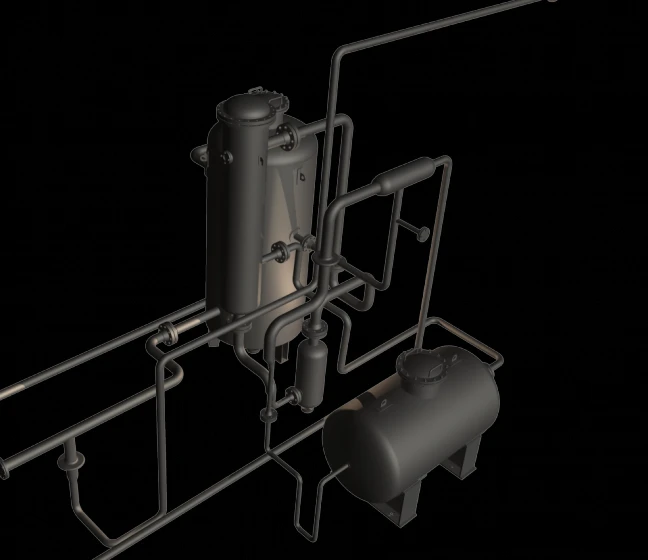

Проектирование сварных трубопроводов
- Сварные трубопроводы;
- Прокладка трассы;
- Выбор арматуры;
- Инструменты для ручной и автоматической сборки трубопроводов.
Соединения гидропневмоэлементов
- Соединения по внутреннему и по наружному конусу.
- Соединения с врезающимся кольцом;
- Соединения с зажимным и упорным кольцом;
- Соединения с коническим ниппелем;
- Соединения с шаровым ниппелем;
- Соединения с развальцовкой;
- Соединения с цилиндрической резьбой.

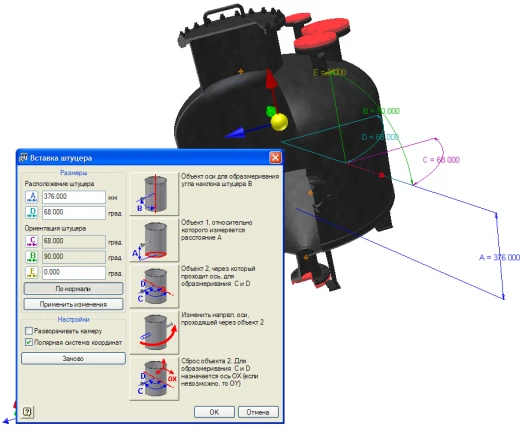

Врезка штуцеров

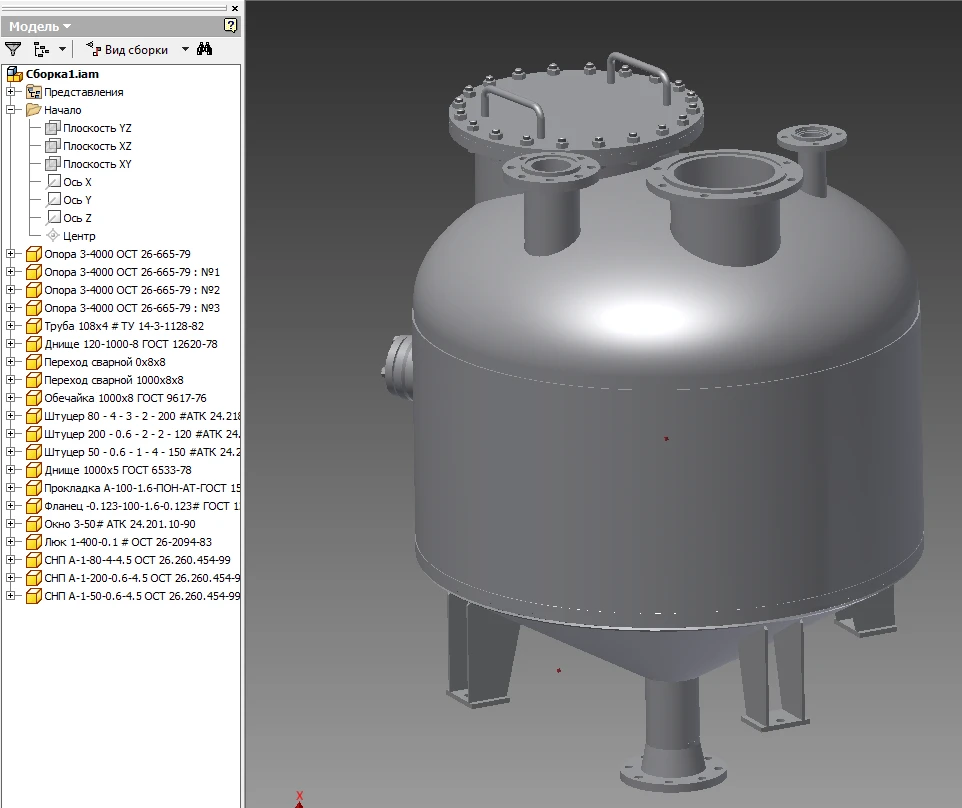

Диалог Сосуды и аппараты

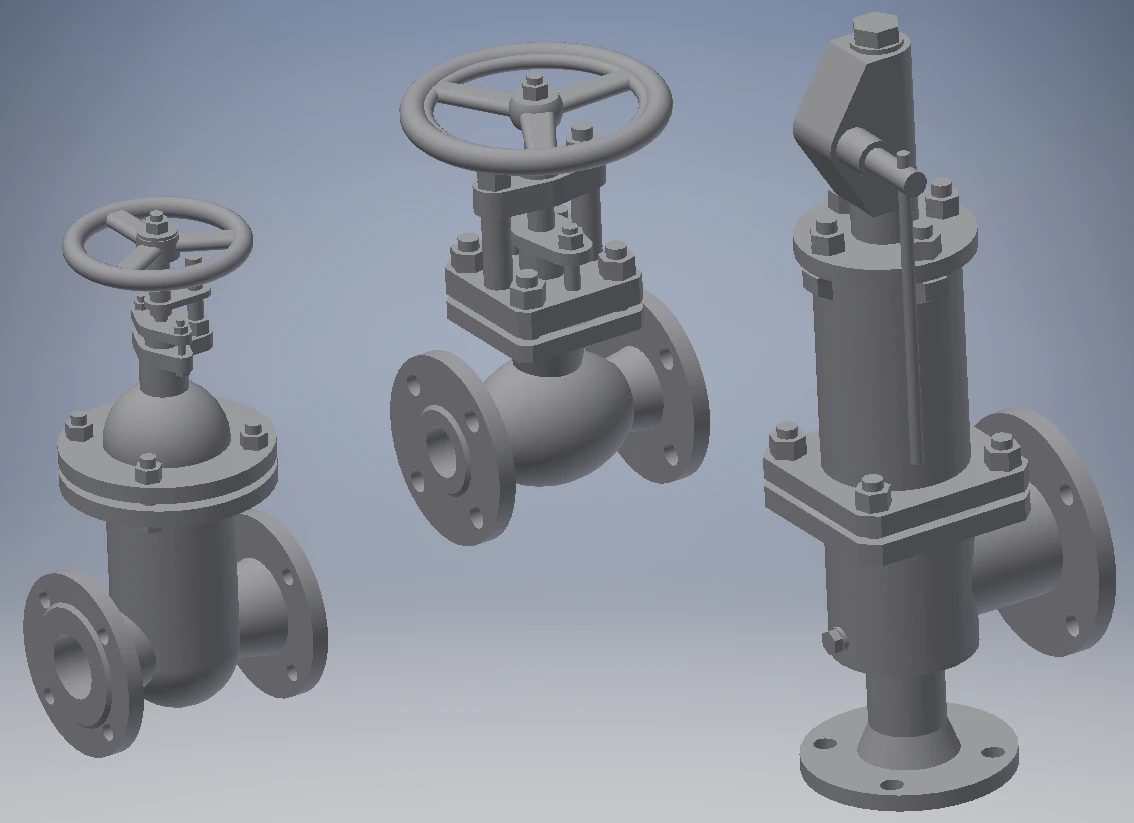

Запорная арматура трубопроводов
- Краны 11Б27п, 11ч3бк, 11ч18бк, 11ч37п, 11ч38п;
- Клапаны 15Б12бк, 15Б859П, 17с7нж, ТУ 26−07−1429−87, ТУ 26−07−1442−87;
- Задвижки 30ч17бк, 31ч6нж, 31ч906нж;
- Конденсатоотводчики 45кч6бр, 45ч9нж1−4 М, 45ч12нж.
Массивы по контуру
- Выбор отверстий произвольной конфигурации;
- Выбор схемы расположения;
- Расстояния между отверстиями и отступ от контура;
- Отверстия в пакете деталей.

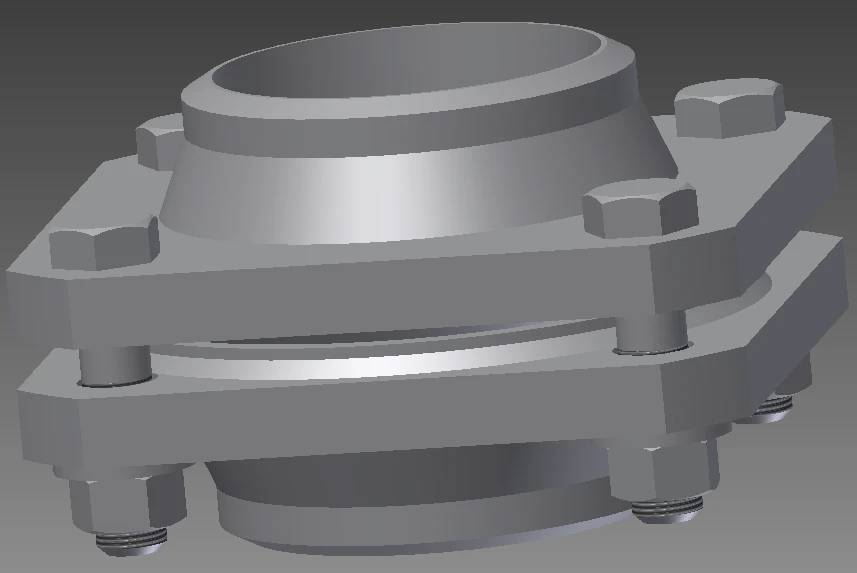

Проектирование фланцевых соединений 2D (DWG)
Конфигурации
Новые возможности
Групповые спецификации тип А и тип Б в платформе Autodesk Inventor
Разработан функционал групповых спецификаций тип А и тип Б на основе параметрических сборок Autodesk Inventor.
Спецификация MechaniCS собирает информацию с выносок позиций спецификации платформы Autodesk Inventor, обрабатывает собранную информацию при помощи Редактора спецификаций и формирует листы со спецификацией в чертеже Inventor.
Для удобства пользователей в папку «Samples» добавлены примеры спецификаций электродвигателя асинхронного и пускателя ПК из ГОСТ 2.113−75. На этих примерах можно видеть, как устроена работа групповых спецификаций, откуда и какие свойства в них собираются и куда передаются.
Профили с марками сталей
В базу элементов добавлены профили, у которых можно выбирать марку стали, а также задавать обозначение детали, наименование, предельные отклонения или квалитет длины. Все эти параметры автоматически попадают в соответствующие поля спецификации. У таких профилей сохраняется весь функционал построения геометрии (виды сверху, снизу, справа, слева, спереди и сзади, 3D-исполнения).
Свойства крепежа для формирования сложных условных обозначений
Для старых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ 1759.0):
- направление резьбы;
- поле допуска резьбы;
- материал;
- класс/группа прочности;
- разновидность/марка стали;
- покрытие;
- толщина покрытия.
Для новых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ Р ИСО 8991−2011):
- материал;
- класс прочности;
- покрытие;
- элемент покрытия;
- толщина покрытия;
- чистовая обработка покрытия;
- метод покрытия;
- смазка покрытия;
- продолжительность испытаний.
Доработка функционала таблиц отверстий
В инструменте таблицы отверстий добавлена возможность построения левой системы координат отверстий.
Местные разрезы
Команда «Местный разрез» позволяет автоматически получать изображения элементов базы типа шпоночных пазов и центровых отверстий на валах. На деталях передач и фланцах этой командой можно делать полуразрезы. На днищах и обечайках с местными разрезами можно показывать их толщину.
При создании местного разреза все элементы базы, которые попали в его рамку, будут показаны в разрезе. При этом, если у элемента базы нет вида в разрезе, будет показан его обычный вид.
При изменении геометрии, попадающей в местный разрез, он перестраивается по кнопке рамки «Обновить вид» или по команде mcregenobj.
Другие изменения
- Маскировка в маркерах;
- Новые материалы в базе;
- Файл замены единственного числа на множественное для группировки в спецификации;
- Дополнительные разделы в электромонтажной спецификации;
- Шаблоны спецификации со штампом заказчика и увеличенным шрифтом.
Платформы
Реализована поддержка платформ AutoCAD 2022, AutoCAD 2023, Inventor 2022, Inventor 2023.
Системные требования
Операционная система
- Microsoft® Windows® 11
- Microsoft® Windows® 10 (64-бит)
- Microsoft Windows 8 (64-бит)
Windows 7-64 редакций Ultimate, Professional, Home Premium.
Программное обеспечение
- AutoCAD 2013-2023;
- Inventor 2013-2023.
СУБД
- Microsoft SQL Server 2005-2014;
- Microsoft SQL Server 2005-2014 Express Edition;
- PostgreSQL 12.
